उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
HILINK
प्रमाणन:
CE FCC RoHS
मॉडल संख्या:
एचएल-क्यूएसएफपी-डीडी-एसआर8
वीडियो

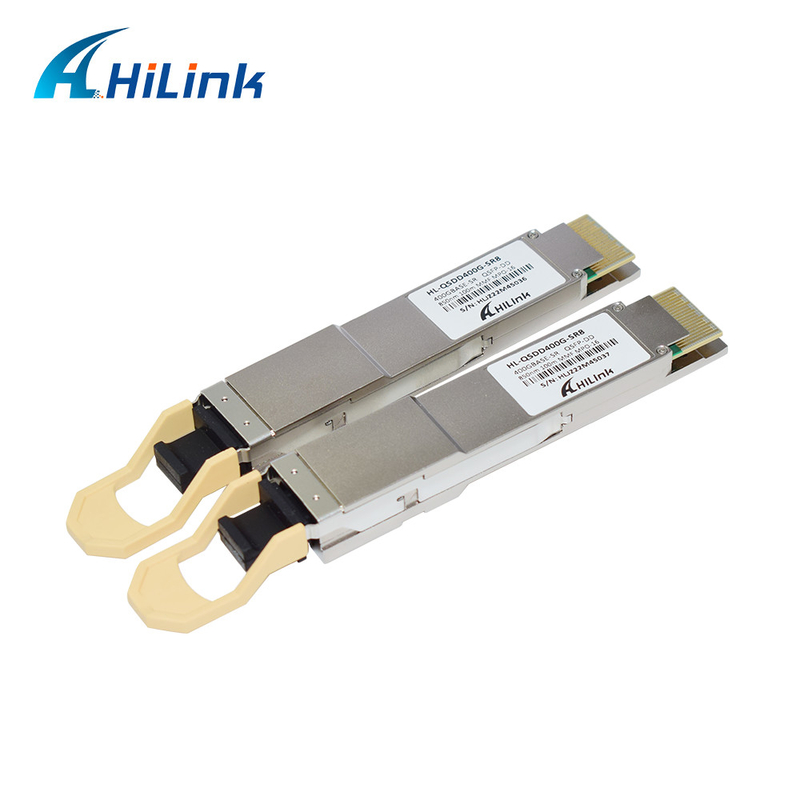

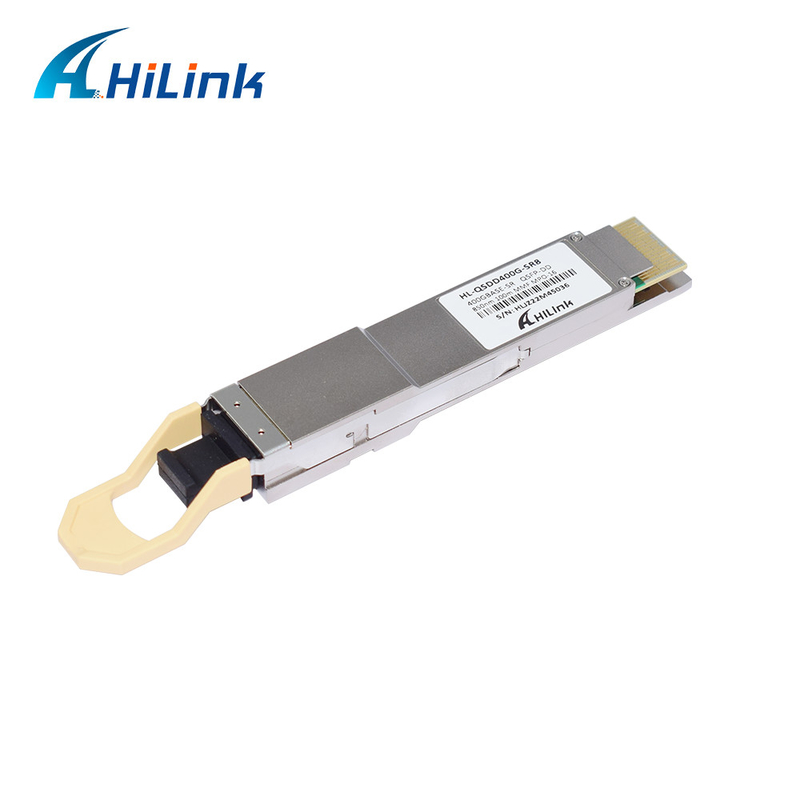

QSFP DD 400G SR8 फाइबर ऑप्टिक ट्रांसीवर 100M MMF 850nm MPO-16
यह उत्पाद एक समानांतर 400Gb/s क्वाड स्मॉल फॉर्म फैक्टर प्लगेबल--डबल डेंसिटी (QSFP-DD) ऑप्टिकल मॉड्यूल है।यह बढ़ा हुआ पोर्ट घनत्व और कुल सिस्टम लागत बचत प्रदान करता है।QSFP-DD फुल-डुप्लेक्स ऑप्टिकल मॉड्यूल 8 स्वतंत्र ट्रांसमिट और रिसीव चैनल प्रदान करता है, प्रत्येक 53.125Gb/s ऑपरेशन के लिए सक्षम है, जो OM3 मल्टी-मोड फाइबर के 100 मीटर पर 400Gb/s की कुल डेटा दर के लिए है।
विशेषताएँ
क्यूएसएफपी-डीडी एमएसए अनुपालन
850 एनएम केंद्र तरंग दैर्ध्य पर 8 समांतर लेन
IEEE 802.3bs विशिष्टता के अनुरूप
एफईसी के साथ मल्टी-मोड फाइबर (एमएमएफ) ओएम3 पर 100 मीटर तक ट्रांसमिशन
ऑपरेटिंग केस तापमान: 0 ℃ से 70 ℃
8x53.125Gb/s इलेक्ट्रिकल इंटरफ़ेस (400GAUI-8)
डेटा दर 53.125Gbps (PAM4) प्रति चैनल।
अधिकतम बिजली की खपत 12W
एमपीओ -16 कनेक्टर
RoHS कॉम्प्लाइंट
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | संदर्भ। | ||
| ट्रांसमीटर | ||||||||
|
केंद्र तरंग दैर्ध्य |
λ |
840 | 860 | एनएम | ||||
|
स्पेक्ट्रल चौड़ाई - आरएमएस |
हाँ |
0.6 | एनएम | |||||
|
औसत लॉन्च ऑप्टिकल पावर, प्रत्येक लेन |
कलम | -6 | 4 | डी बी एम | ||||
|
ऑप्टिकल मॉड्यूलेशन आयाम, प्रत्येक लेन |
ओएमए | -4 | 3 | डी बी एम | ||||
|
ओएमए माइनस टीडीईसी में लॉन्च पावर |
-5.9 | डी बी एम | ||||||
|
ट्रांसमीटर और डिस्पर्सन आई क्लोजर (TDECQ), प्रत्येक लेन |
टीडीईसीक्यू | 4.9 | डीबी | |||||
|
विलुप्त होने का अनुपात |
एर | 3 | डीबी | |||||
|
ऑफ ट्रांसमीटर की औसत प्रक्षेपण शक्ति, प्रत्येक लेन |
-30 | डी बी एम | ||||||
|
ऑप्टिकल रिटर्न लॉस टॉलरेंस |
12 | डीबी | ||||||
|
घेरा हुआ फ्लक्स |
≥ 86% @ 19um, ≤ 30% 4.5um पर |
|||||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λ | 840 | 860 | एनएम | ||||
| नुकसान की दहलीज | टीएचडी | 5 | डी बी एम | |||||
|
रिसीवर इनपुट पर औसत शक्ति, प्रत्येक लेन |
-7.9 | 4 | डी बी एम | 1 | ||||
|
पावर प्राप्त करें, प्रत्येक लेन (OMA) |
- | 3 | डी बी एम | |||||
|
रिसीवर प्रतिबिंब |
-12 | डीबी | ||||||
|
रिसीवर संवेदनशीलता (OMAबाहरी) |
|
समीकरण देखें।3 | डी बी एम | 2,3 | ||||
|
ओएमए में तनावग्रस्त रिसीवर संवेदनशीलता |
-3 | डी बी एम | 4 | |||||
|
तनावग्रस्त रिसीवर संवेदनशीलता परीक्षण की शर्तें |
||||||||
|
स्ट्रेस्ड आई क्लोजर (SECQ), लेन का परीक्षण किया जा रहा है |
डीबी | |||||||
|
प्रत्येक आक्रामक लेन का ओएमए |
0.5 | डी बी एम | ||||||
टिप्पणी
1. औसत प्राप्त शक्ति, प्रत्येक लेन (न्यूनतम) सूचनात्मक है और सिग्नल शक्ति का प्रमुख संकेतक नहीं है।इस मान से कम प्राप्त शक्ति अनुपालक नहीं हो सकती;हालाँकि, इससे ऊपर का मान अनुपालन सुनिश्चित नहीं करता है।
2. रिसीवर की संवेदनशीलता सूचनात्मक है और इसे 4.9 डीबी तक एसईसीक्यू के मान वाले ट्रांसमीटर के लिए परिभाषित किया गया है।
3. समीकरण 3: आरएस = मैक्स (-6, एसईसीक्यू-7.9) (डीबीएम), जहां
आरएस रिसीवर संवेदनशीलता है,SECQ रिसीवर की संवेदनशीलता को मापने के लिए उपयोग किए जाने वाले ट्रांसमीटर का SECQ है
4. 2.4 ई-4 के बीईआर के लिए टीपी3 पर अनुरूपता परीक्षण संकेत के साथ मापा गया
अनुप्रयोग
डाटा सेंटर इंटरकनेक्ट
400 जी ईथरनेट
इन्फिनिबैंड इंटरकनेक्ट करता है
उद्यम नेटवर्किंग
अनुकूलता
हिलिंक ऑप्टिकल ट्रांसीवर 100% अनुकूलता:सिस्को, हुआवेई, सिएना, एच3सी, एचपी, एक्सट्रीम, फाउंड्री, ब्रोकेड, डी-लिंक, अल्काटेल, मिकरोटिक, फिनिसर, नेटगियर, नॉर्टेल, जुनिपर, रुइजी, ज़ीक्सेल, आदि।
विवरण तस्वीरें
हिलिंक एडवांटेज
1. हिलिंक 2007 में स्थापित हुआ, लगभग 10 साल के अनुभव के साथ इस क्षेत्र में विशेषज्ञता।
2. "क्रेडिट आधार है, गुणवत्ता पहले है", हमारे सभी उत्पाद नए हैं, हम कभी भी पुराने घटकों का उपयोग नहीं करते हैं।
3. हमारे उत्पाद सिस्को, हुआवेई, सिएना, एच3सी, एचपी, एक्सट्रीम, फाउंड्री, ब्रोकेड, डिलिंक, अल्काटेल, रिवरस्टोन, के साथ संगत हैं।
एंटरेसिस, नेटगियर, नॉर्टेल, जुनिपर, रुइजी, ज़ीक्सेल, आदि।
4. हम शिपमेंट की तारीख से अपने सभी उत्पादों के लिए 3 साल की वारंटी प्रदान करते हैं।
5. हमारे सभी उत्पाद सीई, आरओएचएस, एफसीसी के माध्यम से प्राप्त होते हैं।
6. हम ऑप्टिकल समाधान के साथ DWDM CWDM WDM भी प्रदान करते हैं।
सामान्य प्रश्न
1. क्या मेरे पास नमूना आदेश हो सकता है?आपका MOQ क्या है?
माल की गुणवत्ता के परीक्षण के लिए नमूना आदेश समर्थित है।1 टुकड़ा moq है।
मिश्रित नमूने स्वीकार्य हैं।
2. लीड टाइम क्या है?
1-3 दिननियमित माल के लिए भुगतान प्राप्त करने के बाद हम सामान्य रूप से रखते हैंस्टॉक में;
बड़ी मात्रा के लिए, आपको हिलिंकटेक के अपने बिक्री प्रतिनिधि से समर्थन और विवरण मिलेगा।
3. शिपिंग तरीका क्या है और अवधि कितनी लंबी है?
डीएचएल, यूपीएस, FedEx या टीएनटीआपके विकल्प के अनुसार लिया जाएगा।आगमन सामान्य रूप से लेता है3-5 दिन.
4. आपकी वारंटी क्या है?
3 सालवारंटी। आपको तकनीक का समर्थन, प्रतिस्थापन या धनवापसी मिलेगी।
