उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
HILINK
प्रमाणन:
CE FCC RoHS
मॉडल संख्या:
HL-CFP2-200G-DCO
वीडियो
50GHz 200G CFP2 DCO सुसंगत मॉड्यूल 80KM ऑप्टिकल ट्रांसीवर तक पहुंचें
सुसंगत मॉड्यूल 50GHz 200G CFP2 DCO ऑप्टिकल ट्रांसीवर 80KM ट्रांसमिशन एलसी

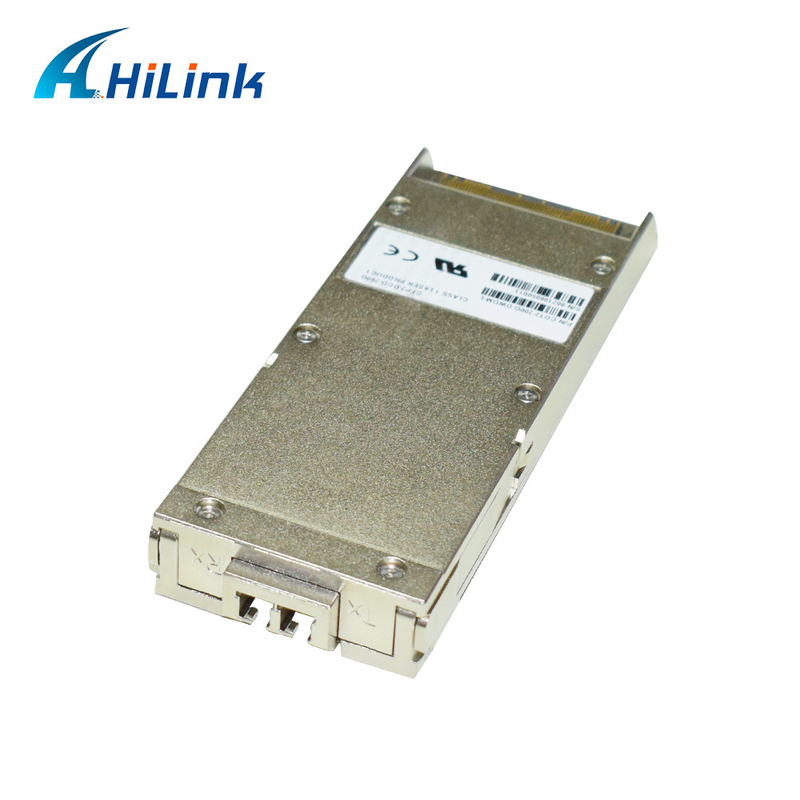

CFP2-DCO सुसंगत ऑप्टिकल मॉड्यूल होस्ट कार्ड को जोड़ने के लिए 104-पिन CFP2-MSA विद्युत कनेक्टर का उपयोग करता है।चित्र 1-1 इस मॉड्यूल की तस्वीर दिखाता है।
ऑप्टिकल मॉड्यूल में तीन कार्यात्मक भाग होते हैं: TX मॉड्यूल, RX मॉड्यूल और नियंत्रण मॉड्यूल।सभी नियंत्रण इंटरफ़ेस पिन एक आंतरिक माइक्रोकंट्रोलर द्वारा प्रदान किए जाते हैं।इस माइक्रोकंट्रोलर का उपयोग मॉड्यूलेटर नियंत्रण, सॉफ्टवेयर प्रबंधन और अलार्म/प्रदर्शन इवेंट रिपोर्टिंग के लिए भी किया जा सकता है।चित्र 1-2 100G / 200G CFP2-DCO सुसंगत ऑप्टिकल मॉड्यूल का ब्लॉक आरेख दिखाता है।
विशेषताएँ
ऑप्टिकल पोर्ट निर्दिष्टीकरण
| पैरामीटर | 200 जी मोड वैल्यू | ||
| नेटवर्क लेन, मॉडुलन प्रारूप | पीएम QPSK | पीएम-16क्यूएएम | पीएम- 16 क्यूएएम पीएस |
| ऑप्टिकल चैनल | 80 | 96 | 96 |
| ग्रिड रिक्ति | 75 गीगाहर्ट्ज | 50 गीगाहर्ट्ज | 50 गीगाहर्ट्ज |
| आवृति सीमा | 190.7 से 196.65 टीएचजेड | 191.3 से 196.05 टीएचजेड | 191.3 से 196.05 टीएचजेड |
| तरंग दैर्ध्य स्थिरता | ±1.5 गीगाहर्ट्ज | ±1.5 गीगाहर्ट्ज |
|
| टीएक्स आउटपुट पावर, डिफ़ॉल्ट | -0.5 डीबीएम | -0.5 डीबीएम | -2.5 डीबीएम |
| मैक्स।टीएक्स आउटपुट पावर | -0.5 डीबीएम | -0.5 डीबीएम | -2.5 डीबीएम |
| मिन।टीएक्स आउटपुट पावर | -6.5 डीबीएम | -6.5 डीबीएम | -6.5 डीबीएम |
| टीएक्स आउटपुट पावर सटीकता | ± 1.5 डीबीएम | ± 1.5 डीबीएम | ± 1.5 डीबीएम |
| ट्यूनिंग के दौरान आउटपुट पावर | <-35 डीबीएम | <-35 डीबीएम |
|
| सीडी सहिष्णुता | ± 40 000 पीएस/एनएम | ± 40 000 पीएस/एनएम |
|
| डीजीडी सहिष्णुता | 22 पीएस | 22 पीएस |
|
| इनपुट पावर रेंज | 0 से -18 डीबीएम | 0 से -18 डीबीएम | 0 से -18 डीबीएम |
| ओएसएनआर सहिष्णुता (बीओएल) | 14.5 डीबी (आरएक्स ऑप्टिकल पावर: -8 से -10 डीबीएम) | 18.5 डीबी (आरएक्स ऑप्टिकल पावर: -8 से -10 डीबीएम) | 16.5 डीबी (आरएक्स ऑप्टिकल पावर: -8 से -10 डीबीएम) |
| बिजली की खपत |
विशिष्ट: 26 डब्ल्यू |
विशिष्ट: 22 डब्ल्यू |
विशिष्ट: 22 डब्ल्यू अधिकतम: 24 डब्ल्यू |
अनुप्रयोग
हम मिलान किए गए 100जी/400जी मक्सपोंडर, एएडब्ल्यूजी, ईडीएफए और पूरी प्रणाली प्रदान कर सकते हैं। कृपया ग्राहक सेवा से संपर्क करें।

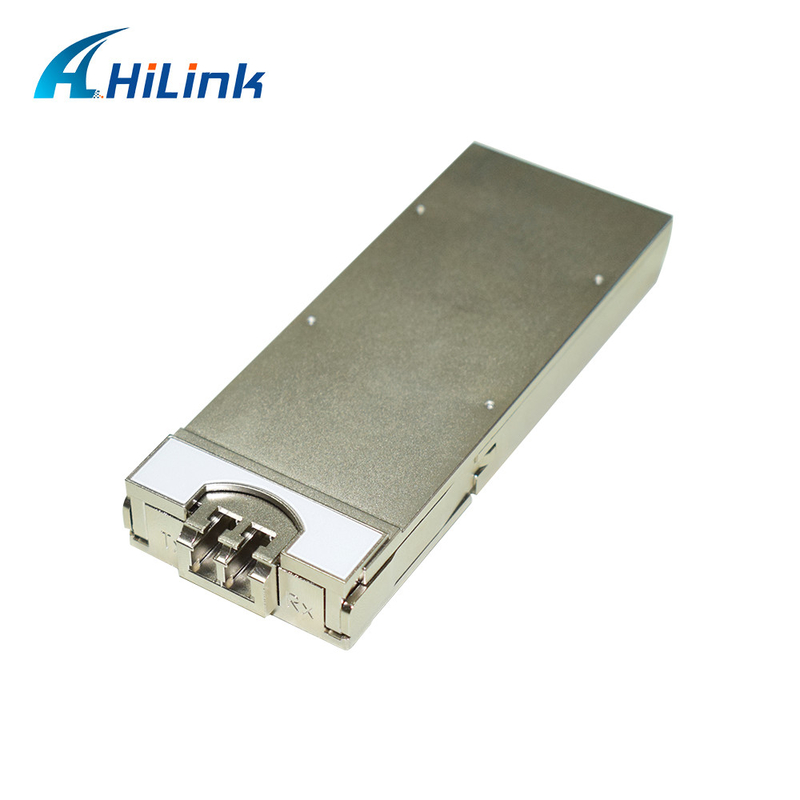

विवरण तस्वीरें
हिलिंक एडवांटेज
1. हिलिंक 2007 में स्थापित हुआ, लगभग 10 साल के अनुभव के साथ इस क्षेत्र में विशेषज्ञता।
2. "क्रेडिट आधार है, गुणवत्ता पहले है", हमारे सभी उत्पाद नए हैं, हम कभी भी पुराने घटकों का उपयोग नहीं करते हैं।
3. हमारे उत्पाद सिस्को, हुआवेई, सिएना, एच3सी, एचपी, एक्सट्रीम, फाउंड्री, ब्रोकेड, डिलिंक, अल्काटेल, रिवरस्टोन, के साथ संगत हैं।
एंटरेसिस, नेटगियर, नॉर्टेल, जुनिपर, रुइजी, ज़ीक्सेल, आदि।
4. हम शिपमेंट की तारीख से अपने सभी उत्पादों के लिए 3 साल की वारंटी प्रदान करते हैं।
5. हमारे सभी उत्पाद सीई, आरओएचएस, एफसीसी के माध्यम से प्राप्त होते हैं।
6. हम ऑप्टिकल समाधान के साथ DWDM CWDM WDM भी प्रदान करते हैं।
सामान्य प्रश्न
1. क्या मेरे पास नमूना आदेश हो सकता है?आपका MOQ क्या है?
माल की गुणवत्ता के परीक्षण के लिए नमूना आदेश समर्थित है।1 टुकड़ा moq है।
मिश्रित नमूने स्वीकार्य हैं।
2. लीड टाइम क्या है?
1-3 दिननियमित माल के लिए भुगतान प्राप्त करने के बाद हम सामान्य रूप से रखते हैंस्टॉक में;
बड़ी मात्रा के लिए, आपको हिलिंकटेक के अपने बिक्री प्रतिनिधि से समर्थन और विवरण मिलेगा।
3. शिपिंग तरीका क्या है और अवधि कितनी लंबी है?
डीएचएल, यूपीएस, FedEx या टीएनटीआपके विकल्प के अनुसार लिया जाएगा।आगमन सामान्य रूप से लेता है3-5 दिन.
4. आपकी वारंटी क्या है?
3 सालवारंटी। आपको तकनीक का समर्थन, प्रतिस्थापन या धनवापसी मिलेगी।
