उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
HILINK
प्रमाणन:
CE FCC Rohs
मॉडल संख्या:
HL-SFP-1.25G-200KM
1000BASE-ZX 200KM 1.25G 1550nm 200KM एलसी एसएमएफ एसएफपी ट्रांससीवर
सामान्य:
HILINK के 1.25G 1550nm 200km ट्रांससीवर एक उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल है जिसमें एक डुप्लेक्स एलसी ऑप्टिक्स इंटरफ़ेस है।उच्च गति संकेत और LVTTL नियंत्रण और मॉनिटर संकेतों के लिए मानक एसी युग्मित सीएमएलरिसीवर सेक्शन में एपीडी रिसीवर और ट्रांसमीटर में 1550 एनएम डीएफबी लेजर का उपयोग किया जाता है, जो 42 डीबी तक के लिंक बज को सुनिश्चित करता है। यह मॉड्यूल 1000 बेस ईथरनेट 200 किमी एप्लिकेशन है।
विशेषताएं:
1.25Gb/s तक डेटा लिंक
गर्म-प्लग करने योग्य
डुप्लेक्स एलसी कनेक्टर
9/125μm SMF पर 200 किमी तक
1550nm COOLED DFB लेजर ट्रांसमीटर
एपीडी रिसीवर
एकल +3.3V बिजली की आपूर्ति
SFF-8472 के अनुरूप निगरानी इंटरफ़ेस
अधिकतम शक्ति <1.5W
परिचालन तापमान सीमाःव्यावसायिक:0°C से 70°C,औद्योगिकः -40°C से +85°C
RoHS अनुरूप और सीसा मुक्त
अनुप्रयोग:
मेट्रो/एक्सेस नेटवर्क
1.25 जीबी/सेकंड 1000बेस-ईजेडएक्स ईथरनेट
1×फाइबर चैनल
अन्य ऑप्टिकल लिंक
1000 बेस ट्रांससीवर श्रृंखलाः
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1550nm LC 40KM |
| GLC-ZX-80 | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1550nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1550nm LC 200KM |
गारंटीः
हम वादा करते हैं कि सभी विज्ञापित ऑप्टिकल ट्रांससीवर नए घटकों और भागों के साथ ब्रांड नए हैं और बिल्कुल पुरानी और नवीनीकृत सामग्री का उपयोग नहीं करते हैं।सभी ऑप्टिकल ट्रांससीवर कार्यात्मक परीक्षण और उम्र बढ़ने परीक्षण के माध्यम से किया गया हैहम सभी ऑप्टिकल ट्रांससीवरों के लिए शिपमेंट की तारीख से 3 साल की वारंटी प्रदान करते हैं।
हम क्या आपूर्ति करते हैंः
हम एसएफपी, जीबीआईसी, एसएफपी+, एक्सएनपीएके, एक्स2, एक्सएफपी, बीआईडीआई, सीडब्ल्यूडीएम, डीडब्ल्यूडीएम और अन्य विशेष ट्रांससीवर मॉड्यूल सहित सभी प्रकार के संगत ऑप्टिकल ट्रांससीवर मॉड्यूल की आपूर्ति करते हैं।

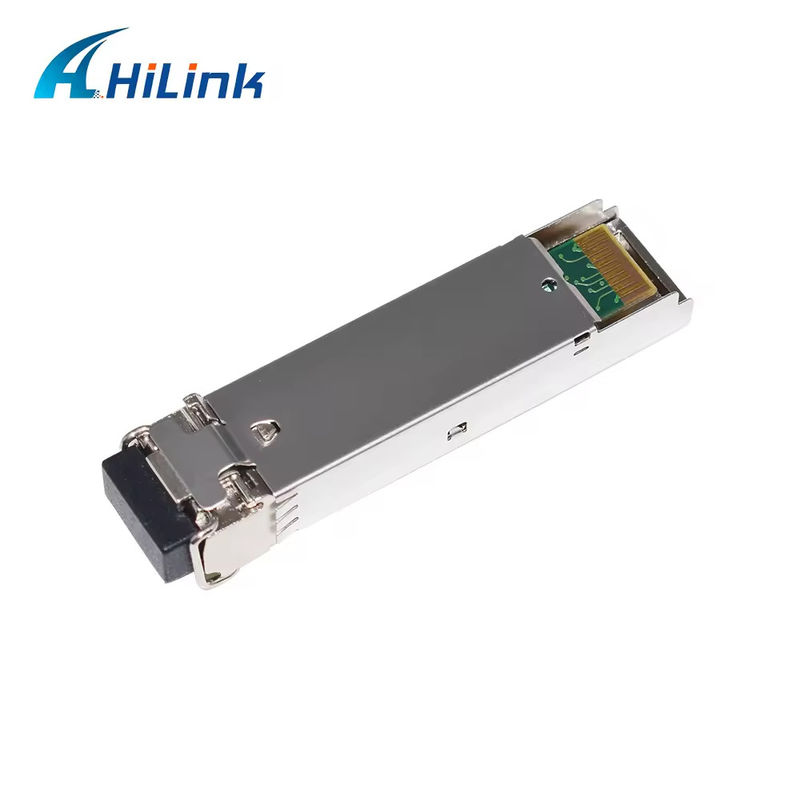

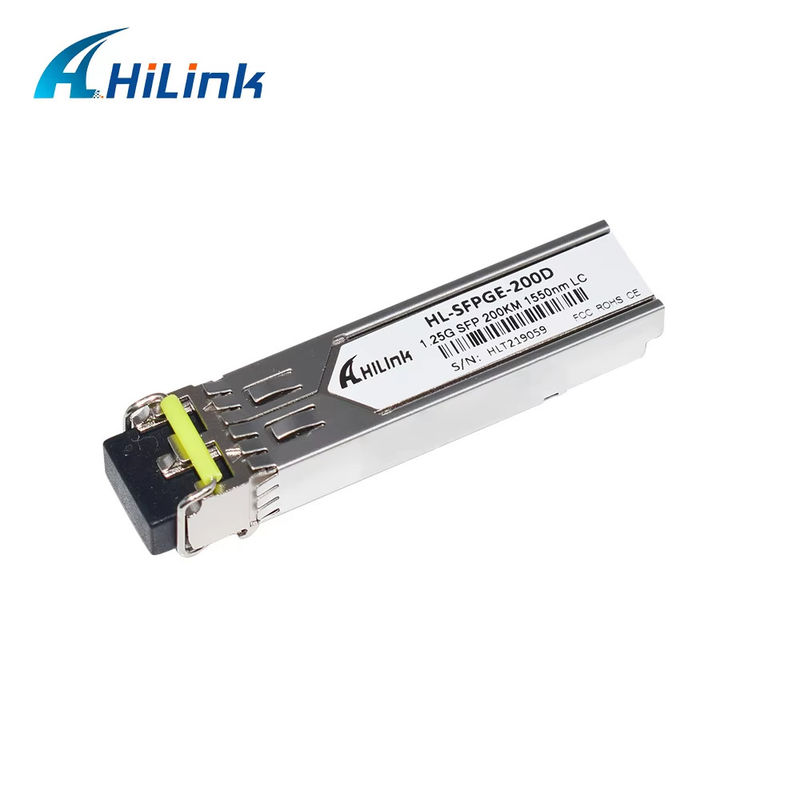

उत्पाद चित्र दिखाएँ:
ऑप्टिकल विशेषताएं (TOP=25°C, Vcc=3.3 वोल्ट)
| पैरामीटर | प्रतीक | मिन. | विशिष्ट | अधिकतम. | इकाई | नोट |
| ट्रांसमीटर अनुभागः | ||||||
| केंद्र तरंगदैर्ध्य | λc | 1530 | 1550 | 1570 | एनएम | |
| स्पेक्ट्रल चौड़ाई | σ | 1 | एनएम | |||
| साइड मोड दमन अनुपात | SMSR | 30 | डीबी | |||
| ऑप्टिकल आउटपुट पावर | पीबाहर | +3 | +7 | डीबीएम | 1 | |
| विलुप्त होने का अनुपात | इमरजेंसी | 9 | डीबी | |||
| ऑप्टिकल उदय/पतन समय | tr/ tf | 260 | पीएस | 2 | ||
| सापेक्ष तीव्रता शोर | आरआईएन | -120 | डीबी/हर्ट्ज | |||
| आउटपुट नेत्र मुखौटा | IEEE802.3 z (लेजर सुरक्षा वर्ग 1) के अनुरूप | |||||
| रिसीवर सेक्शन: | ||||||
| ऑप्टिकल इनपुट तरंग दैर्ध्य | λc | 1270 | 1610 | एनएम | ||
| रिसीवर अधिभार | पीओल | -7 | डीबीएम | 4 | ||
| आरएक्स संवेदनशीलता | सेन | -37 | डीबीएम | 4 | ||
| RX_LOS दावा करें | एलओएसए | -46 | डीबीएम | |||
| RX_LOS निरस्त करना | एलओएसD | -39 | डीबीएम | |||
| RX_LOS हाइस्टेरिसिस | एलओएसH | 0.5 | डीबी | |||
| सामान्य विनिर्देशः | ||||||
| डेटा दर | BR | 1.25 | जीबी/सेक | |||
| बिट त्रुटि दर | बीईआर | 10-12 | ||||
| अधिकतम समर्थित लिंक लंबाई 9/125μm SMF@1.25Gb/s पर | Lअधिकतम | 200 | किमी | |||
| कुल प्रणाली बजट | LB | 40 | डीबी | |||
नोटः
1ऑप्टिकल शक्ति को एसएमएफ में लॉन्च किया जाता है।
2२०-८०%
3जीआर-२५३ के अनुसार एजिलेंट ओएमनिबर्ट ७१८ का उपयोग करके जेटर माप।
4पीआरबीएस 2 के साथ मापा गया7-1दस बजे-12बीईआर
.
यांत्रिक विनिर्देशनिदान:
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या आप सेकंड हैंड उत्पाद बेचते हैं?
ए:नहीं. हमारे सभी उत्पादोंनया,हम कभी भी सेकंड हैंड घटकों का उपयोग नहीं करते.
प्रश्न: आप किस प्रकार के भुगतान की शर्तें स्वीकार करते हैं?
ए:टी/ टी, पेपैल, वेस्टर्न यूनियनस्वीकार्य हैं।
प्रश्न: आप शिपिंग के किस प्रकार की पेशकश कर सकते हैं?
ए:हमारे सामान्य शिपिंग तरीके हैंडीएचएल,फेडएक्स,टीएनटी,यूपीएस,ईएमएस आदि.यह 3-7 दिन लगेंगे.
प्रश्न: क्या आपके उत्पादों की वारंटी है?
ए:हाँ, हम प्रदान करते हैं3 वर्ष की वारंटीहमारे सभी उत्पादों के लिए शिपमेंट की तारीख से।
प्रश्न: ऑर्डर कैसे करें?
ए:1>आदेश विवरण की पुष्टि, pहमें मॉडल और मात्रा बताओ।आपको चाहिए.
2>प्रोफार्मा चालान की पुष्टि, आपका भुगतान प्राप्त होने पर आदेश की व्यवस्था की जाएगी।
3>माल की पुष्टि और शिपमेंट, तो ट्रैकिंग नंबर आपको तुरंत भेजा जाएगा।
4>हम मदद करेंगेअपने माल का पता लगाएंजब तक आप उन्हें सुरक्षित रूप से प्राप्त नहीं करते।
जैसा कि हमारे पास विभिन्न प्रकार के उत्पाद हैं,यदि आप सही आइटम नहीं ढूंढ सकते हैं तो आपको आवश्यकता है।कृपया हमें जांच भेजें।हम जल्द ही पालन करेंगे।
