उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
Hilink
प्रमाणन:
CE Rohs
मॉडल संख्या:
QSFPDD-400G-SR

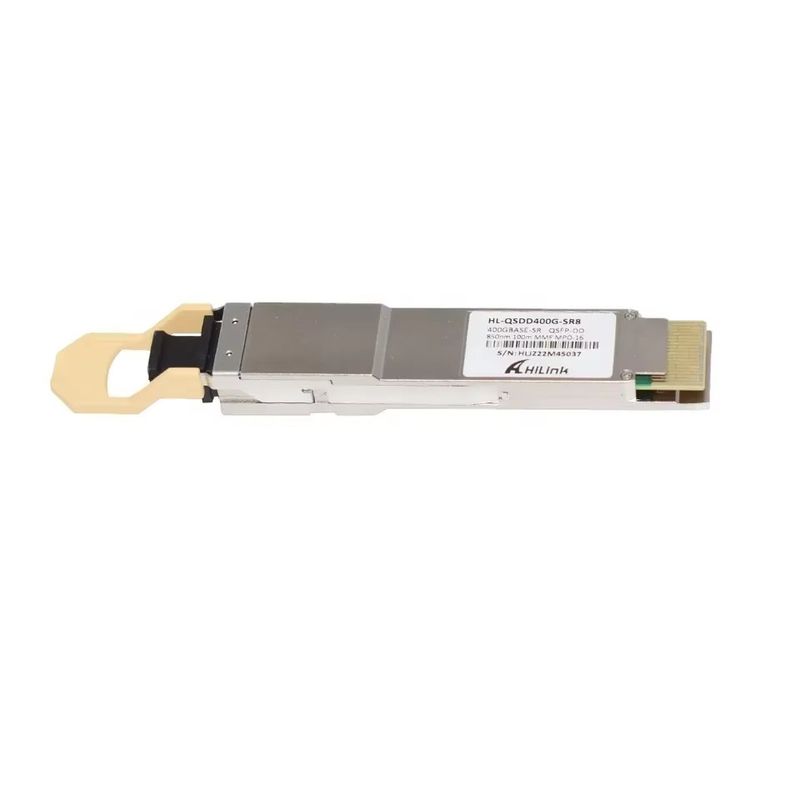

400G QSFPDD 850nm 100m SR4 MPO सामान्य संगत 400GBASE-SR8 OSFP PAM4 850nm 100m FEC DDM MPO-16 MMF ऑप्टिकल ट्रांससीवर मॉड्यूल के साथ
सामान्य विवरण
यह उत्पाद है अ समानांतर400जीबी/s ऑक्टल छोटा प्रपत्र-कारक प्लग करने योग्य(ओएसएफपी)ऑप्टिकल मॉड्यूल. यह प्रदान करता है बढ़ी बंदरगाह घनत्व और कुल प्रणाली लागत बचत.द ओएसएफपी पूर्ण-दोहरी ऑप्टिकल मॉड्यूल की पेशकश 8स्वतंत्र प्रसारित करना और प्राप्त करना नहरें,प्रत्येक सक्षम का53.125जीबी/s परिचालन के लिए संचयी आंकड़ा OM3 मल्टी-मोड फाइबर के 100 मीटर पर 400Gb/s की दर।
एक ऑप्टिकल फाइबर केबल के साथ एक एमटीपी/एमपीओ-16कनेक्टर कर सकते हैं होना प्लग में द ओएसएफपी एसआर8मॉड्यूल कंटेनर.उचित संरेखण है सुनिश्चित द्वारा द मार्गदर्शक पिन भीतर द कंटेनर.द केबल आम तौर परउचित चैनल से चैनल संरेखण के लिए घुमाया नहीं जा सकता।नक्षत्र है प्राप्त के माध्यम से ओएसएफपी एमएसए-अनुपालन किनारा प्रकार कनेक्टर।
सभी 8 पारल के केंद्रीय तरंग दैर्ध्यलिल लेन हैं850एनएम.यह युक्त है एक ऑप्टिकल एमपीओ-16कनेक्टरके लिए द ऑप्टिकल इंटरफेस और अ60-पिन कनेक्टर के लिए द विद्युत इंटरफेस.मेजबान एफईसी है आवश्यक समर्थन करना ऊपर तक100m OM3 मल्टी-मोड फाइबर ट्रांसमिशन.
उत्पाद कोथ प्रपत्र कारक,ऑप्टिकल/विद्युत संबंध और डिजिटल निदान इंटरफेसके अनुसार तक द ओएसएफपी बहु-स्रोत समझौता(एमएसए) ।यह है रहा है डिजाइन किया गया तक मिलना द सबसे कठोर बाहरी तापमान, आर्द्रता और ईएमआई हस्तक्षेप सहित परिचालन स्थितियां।
विशेषताएं
ओएसएफपी एमएसए अनुपालन
8समानांतर लेन पर850 एनएम केंद्र तरंग दैर्ध्य
अनुरूप तक आईईईई802.3बीएस विनिर्देश
ऊपर तक100m मल्टी-मोड फाइबर पर संचरण(मनी फंड)एफईसी के साथ ओएम3
परिचालन मामला तापक्रम0तक70oसी
8x53.125जीबी/s विद्युत इंटरफेस(400GAUI-8)
डेटा दर53.125जीबीपीएस (पीएएम 4) प्रति चैनल.
अधिकतम शक्ति उपभोग12W
एमपीओ-16कनेक्टर
RoHS अनुरूप
आवेदन
डेटा केंद्र परस्पर संबंध
400G ईथरनेट
इन्फिनिबैंड परस्पर संबंध
एंटरप्राइज नेटवर्क बनाना
ट्रांससीवर ब्लॉक आरेख
ऑप्टिकल विशेषताएं
एनओटीएस:
1.औसत प्रक्षेपण शक्ति,प्रत्येक लेन (मिन)है जानकारीपूर्ण और नहीं द मूलधन सूचक कासंकेत शक्ति.ए प्रेषक के साथ प्रक्षेपण शक्ति नीचे यह मूल्य अनुरूप नहीं हो सकता है; तथापि,अ मूल्य ऊपर यह करता है अनुपालन सुनिश्चित नहीं करता है।
2.यहां तक कि यदि द टीडीईसीक्यू < 1 डीबी, ओएमएबाह्य(मिन) निर्दिष्ट न्यूनतम मूल्य से अधिक होना चाहिएवहर.
3.द प्राप्तकर्ता होगा होना सक्षम तक सहन करना,बिना क्षति के, एक ऑप्टिकल के लिए निरंतर जोखिमइनपुट संकेत होना यह औसत शक्ति स्तर।
4.औसत प्राप्त करना शक्ति,प्रत्येक लेन(मिन)है जानकारीपूर्ण और नहीं द मूलधन सूचक कासंकेत शक्ति.ए प्राप्त किया शक्ति नीचे यह मूल्य नहीं कर सकता अनुपालन; हालांकि, एक मूल्य से ऊपर यह अनुपालन सुनिश्चित नहीं करता है।
5.रिसीवर संवेदनशीलता ओएमएबाह्य,प्रत्येक लेन (अधिकतम) सूचनात्मक है और BER के लिए परिभाषित है2.4x10-4.
6.2.4x10 के BER के लिए रिसीवर इनपुट पर अनुरूपता परीक्षण संकेत के साथ मापा गया-4.
7.ये परीक्षण शर्तें हैं के लिए मापना तनावग्रस्त प्राप्तकर्ता संवेदनशीलता. वे नहीं हैंरिसीवर की विशेषताएं।
वारंटीः
हम वादा करते हैं कि सभी विज्ञापित ऑप्टिकल ट्रांससीवर नए घटकों और भागों के साथ ब्रांड नए हैं।
हम कभी भी पुरानी और नवीनीकृत सामग्री का उपयोग नहीं करते हैं।
सभी ऑप्टिकल ट्रांससीवर कार्यात्मक परीक्षण और उम्र बढ़ने के परीक्षण से गुजरे हैं।
हम सभी ऑप्टिकल ट्रांससीवरों के लिए शिपमेंट की तारीख से 3 साल की वारंटी प्रदान करते हैं।
OEM/ODM ऑर्डर उपलब्ध है
हम वादा करते हैं कि सभी विज्ञापनित ऑप्टिकल मॉड्यूल ब्रांड नए हैं और बिल्कुल कभी भी पुरानी और नवीनीकृत सामग्री का उपयोग नहीं करते हैं। सभी ऑप्टिकल मॉड्यूल कार्यात्मक परीक्षण और उम्र बढ़ने के परीक्षण से गुजर चुके हैं।हम शिपमेंट की तारीख से सभी ऑप्टिकल ट्रांससीवर के लिए 3 साल की वारंटी प्रदान करते हैं.
