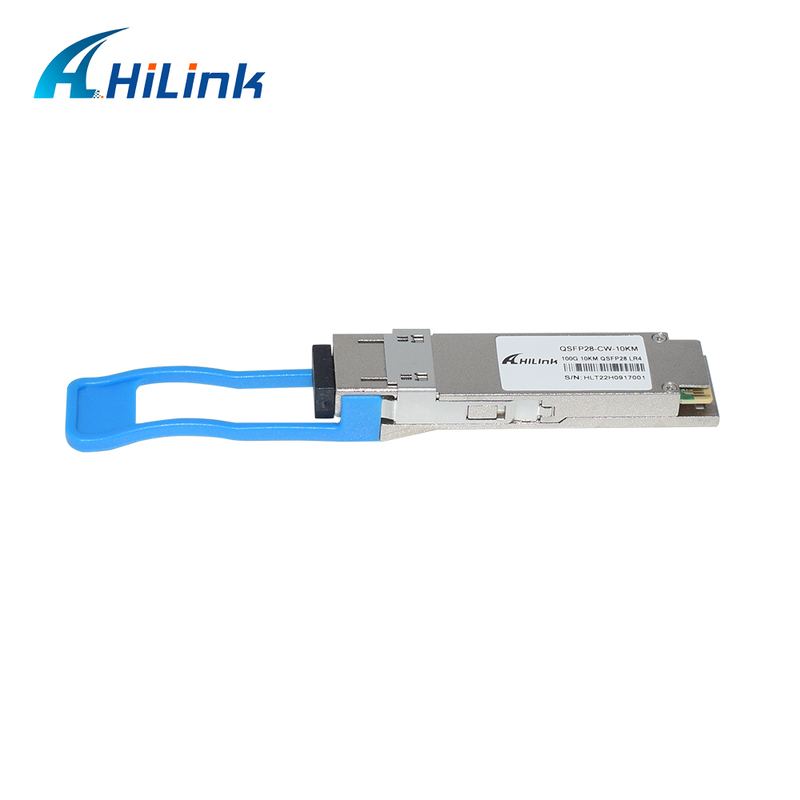

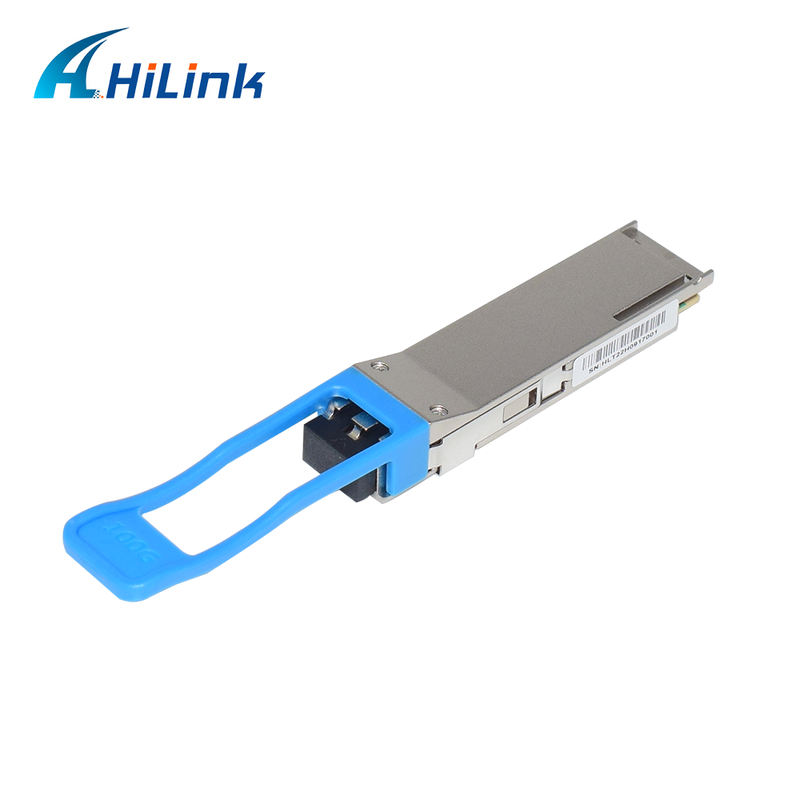

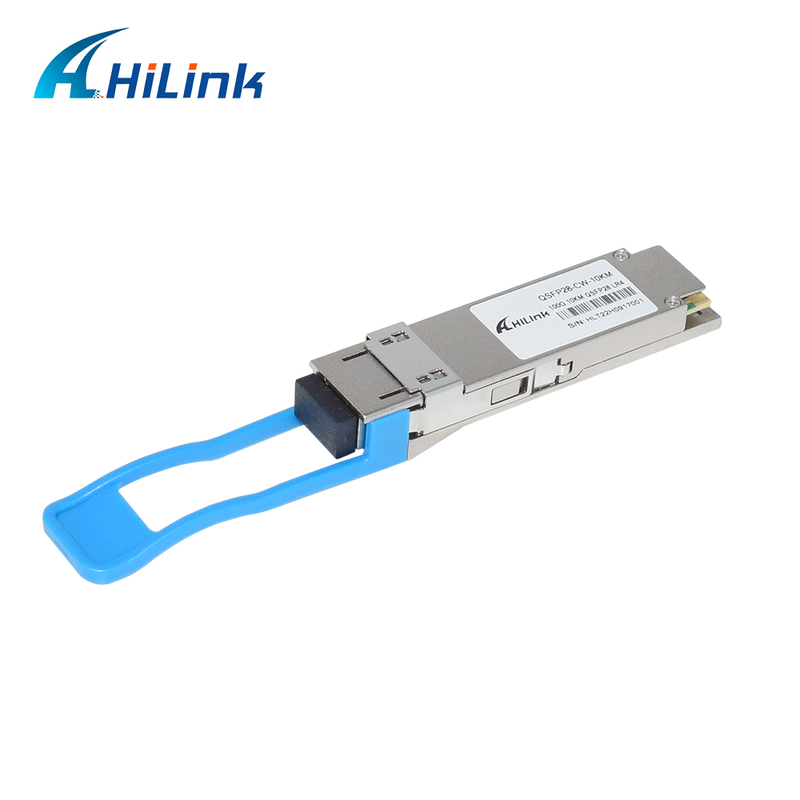

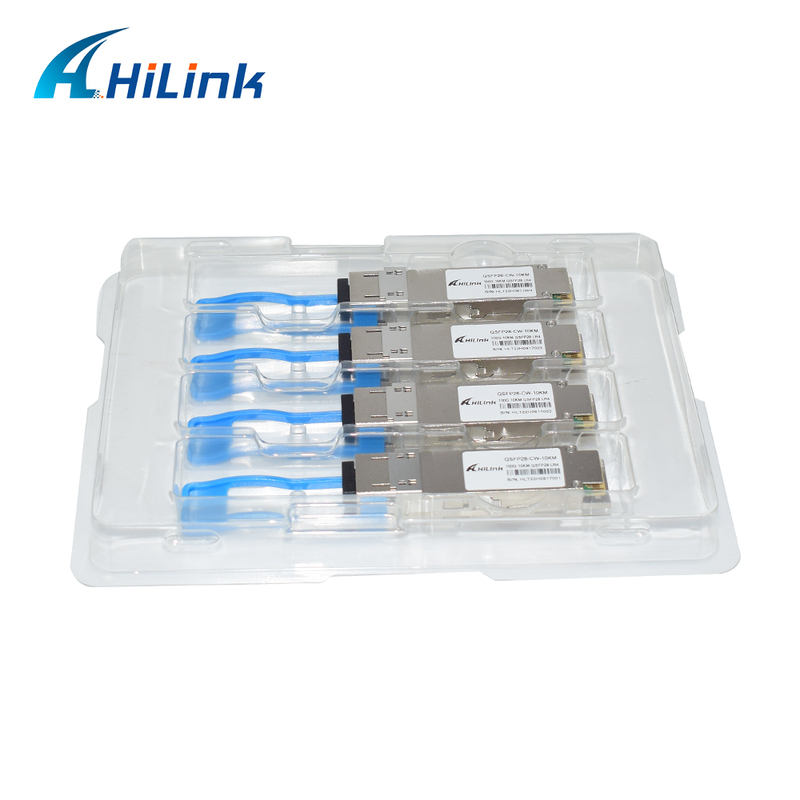

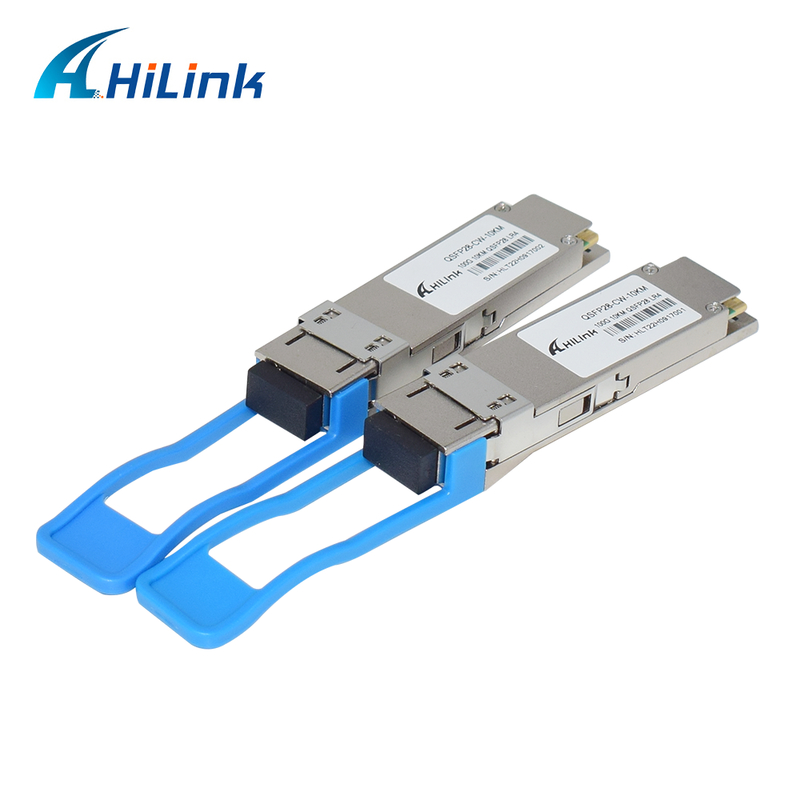

LAN WAN ईथरनेट स्विच राउटर अनुप्रयोगों के लिए 10KM हॉट प्लगेबल 100Gb/s QSFP28 CWDM4 ऑप्टिकल ट्रांससीवर मॉड्यूल

100Gb/s QSFP28 CWDM4 ऑप्टिकल ट्रांससीवर मॉड्यूल 10KM हॉट प्लग करने योग्य डुप्लेक्स LC कनेक्टर सिंगल मोड DDM RoHS अनुरूप LAN WAN ईथरनेट स्विच रूटर अनुप्रयोगों के लिए

विशेषताएँ

4 लेन MUX/DEMUX डिज़ाइन

एकीकृत CWDM TOSA / ROSA के लिए तक 10 किमी पहुंच SMF पर

समर्थन 100GBASE-CWDM4 के लिए लाइन की दर 103.125Gbps और OTU4 for लाइन की दर 111.81Gbps कुल

बैंडविड्थ > 100Gbps डुप्लेक्स

LC कनेक्टर अनुपालक  के साथ  IEEE  802.3-2012  खंड  88  मानक  IEEE  802.3bm  CAUI-4  चिप  से  मॉड्यूल

विद्युत मानक

ITU-T G.959.1-2012-02 मानक सिंगल +3.3V

बिजली की आपूर्ति संचालन अंतर्निहित डिजिटल

नैदानिक ​​कार्य तापमान

सीमा 0°C से 70°C RoHS

अनुपालक भाग अनुप्रयोग

स्थानीय क्षेत्र नेटवर्क (LAN)

वाइड एरिया नेटवर्क (WAN)

ईथरनेट स्विच और रूटर अनुप्रयोग

विवरण

HL-QSFP28-CWDM4-10  एक  ट्रांससीवर  मॉड्यूल  है  जो  10km ऑप्टिकल  संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है। डिज़ाइन IEEE 802.3-2012 खंड 88 मानक IEEE  802.3bm  CAUI-4  चिप  से  मॉड्यूल  विद्युत  मानक  ITU-T  G.959.1-2012-02  मानक के 100GbASE-LR4 के अनुरूप है।  मॉड्यूल 4 इनपुट चैनलों (च) को 25.78 Gbps से 27.95Gbps विद्युत डेटा को 4 लेन ऑप्टिकल सिग्नल में परिवर्तित करता है, और उन्हें 100Gb/s ऑप्टिकल ट्रांसमिशन के लिए एक ही चैनल में मल्टीप्लेक्स करता है। इसके विपरीत,  रिसीवर  साइड पर,  मॉड्यूल  ऑप्टिकली  डी-मल्टीप्लेक्स करता है  100Gb/s  इनपुट  को  4  लेन सिग्नल में,  और उन्हें 4 लेन आउटपुट विद्युत डेटा में परिवर्तित करता है।

    4 लेन की केंद्रीय तरंग दैर्ध्य 1270 nm, 1290 nm, 1310 nm और 1330 nm हैं। इसमें ऑप्टिकल इंटरफ़ेस के लिए एक डुप्लेक्स LC कनेक्टर और विद्युत इंटरफ़ेस के लिए एक 38-पिन कनेक्टर है। लंबी दूरी की प्रणाली में ऑप्टिकल फैलाव को कम करने के लिए, इस मॉड्यूल में सिंगल-मोड फाइबर (SMF) को लागू करना होगा।
    उत्पाद  को  फॉर्म  फैक्टर,  ऑप्टिकल/इलेक्ट्रिकल  कनेक्शन  और डिजिटल  नैदानिक ​​इंटरफ़ेस के साथ QSFP28 मल्टी-सोर्स एग्रीमेंट (MSA) के अनुसार डिज़ाइन किया गया है। इसे तापमान, आर्द्रता और EMI हस्तक्षेप सहित सबसे कठोर बाहरी ऑपरेटिंग स्थितियों को पूरा करने के लिए डिज़ाइन किया गया है।
    मॉड्यूल एक ही +3.3V बिजली आपूर्ति से संचालित होता है और LVCMOS/LVTTL ग्लोबल कंट्रोल सिग्नल जैसे मॉड्यूल प्रेजेंट, रीसेट, इंटरप्ट और लो पावर मोड मॉड्यूल के साथ उपलब्ध हैं। अधिक जटिल नियंत्रण सिग्नल भेजने और प्राप्त करने और डिजिटल नैदानिक ​​जानकारी प्राप्त करने के लिए एक 2-तार सीरियल इंटरफ़ेस उपलब्ध है।  व्यक्तिगत चैनलों को संबोधित किया जा सकता है और अधिकतम डिज़ाइन लचीलेपन के लिए अप्रयुक्त चैनलों को बंद किया जा सकता है।
    HL-QSFP28-CWDM4-10  को  फॉर्म  फैक्टर,  ऑप्टिकल/इलेक्ट्रिकल कनेक्शन  और  डिजिटल नैदानिक ​​इंटरफ़ेस के साथ QSFP28 मल्टी-सोर्स एग्रीमेंट (MSA) के अनुसार डिज़ाइन किया गया है। इसे  सबसे  कठोर  बाहरी ऑपरेटिंग  स्थितियों  सहित  तापमान,   आर्द्रता  और  EMI हस्तक्षेप को पूरा करने के लिए डिज़ाइन किया गया है। मॉड्यूल  बहुत  उच्च कार्यक्षमता  और सुविधा एकीकरण प्रदान करता है,  एक दो-तार सीरियल इंटरफ़ेस के माध्यम से सुलभ।
OEM और ODM

OEM/ODM ऑर्डर उपलब्ध है।

गारंटी

हम वादा करते हैं कि सभी विज्ञापित ऑप्टिकल ट्रांससीवर नए घटकों और भागों के साथ बिल्कुल नए हैं और कभी भी पुराने और नवीनीकृत सामग्रियों का उपयोग नहीं करते हैं। सभी ऑप्टिकल ट्रांससीवर कार्यात्मक परीक्षण और एजिंग टेस्ट से गुजरे हैं। हम शिपमेंट की तारीख से सभी ऑप्टिकल ट्रांससीवर के लिए 3 साल की वारंटी प्रदान करते हैं।

हम क्या आपूर्ति करते हैं

हम सभी प्रकार के संगत ऑप्टिकल ट्रांससीवर मॉड्यूल की आपूर्ति करते हैं, जिसमें SFP, GBIC, SFP+, XENPAK, X2, XFP, BIDI, CWDM, DWDM और अन्य विशेष ट्रांससीवर मॉड्यूल शामिल हैं। हमारे उत्पाद

अधिकांश ब्रांडों के साथ संगत हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।अक्सर पूछे जाने वाले प्रश्न
