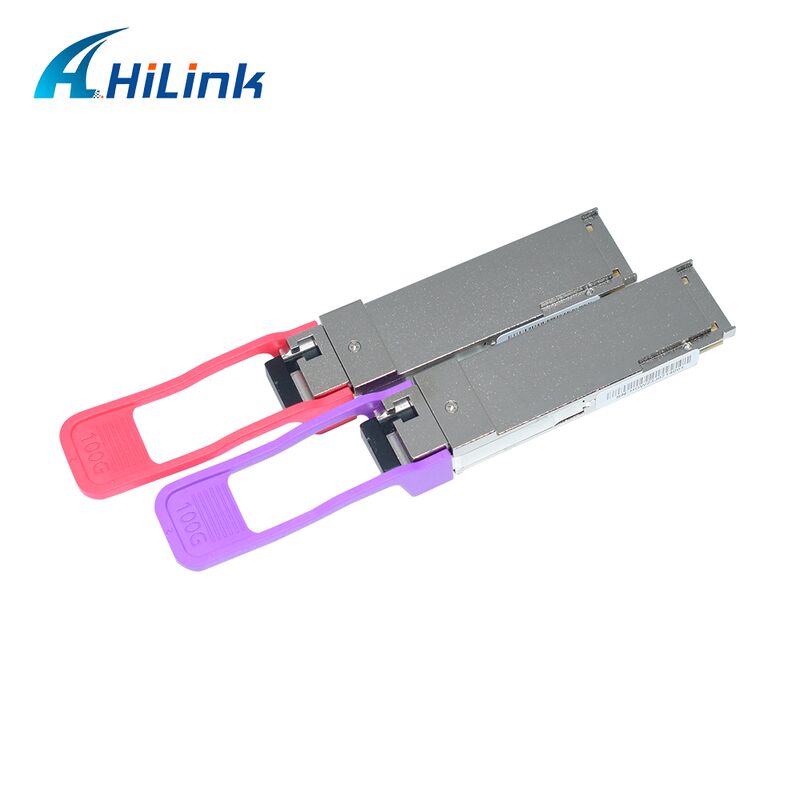

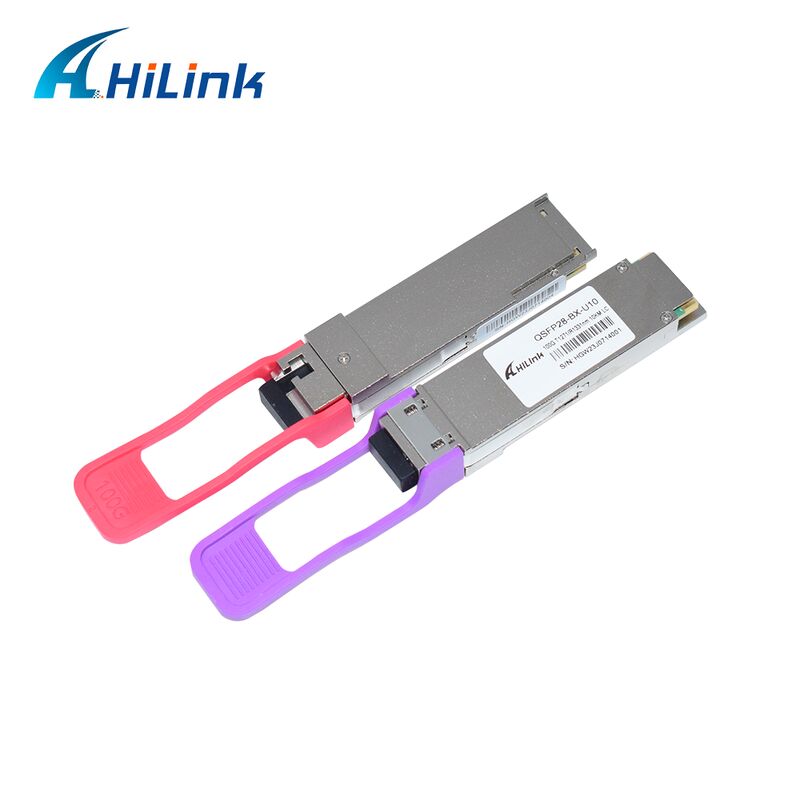

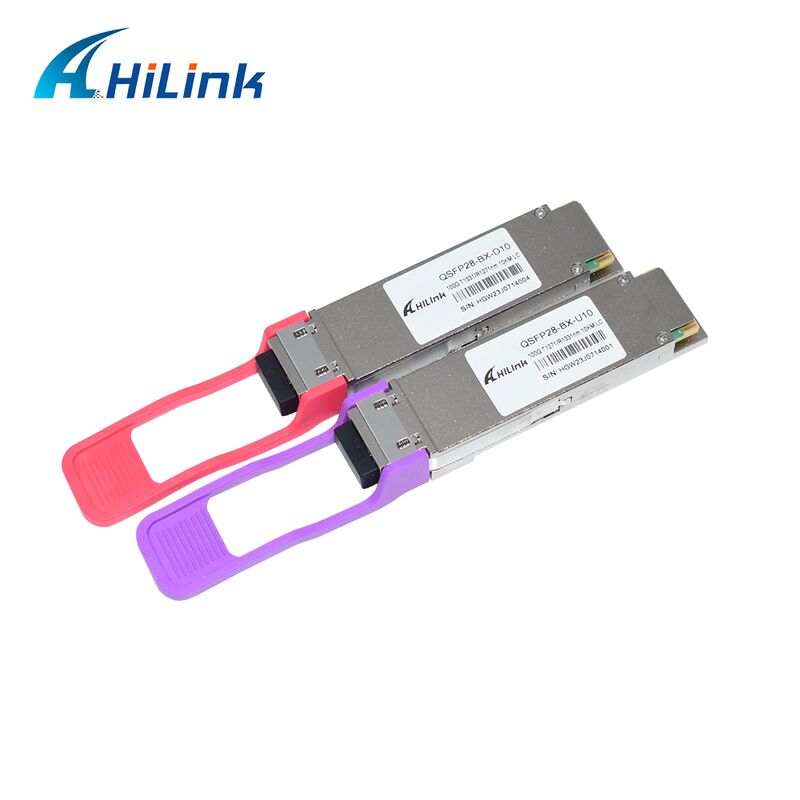

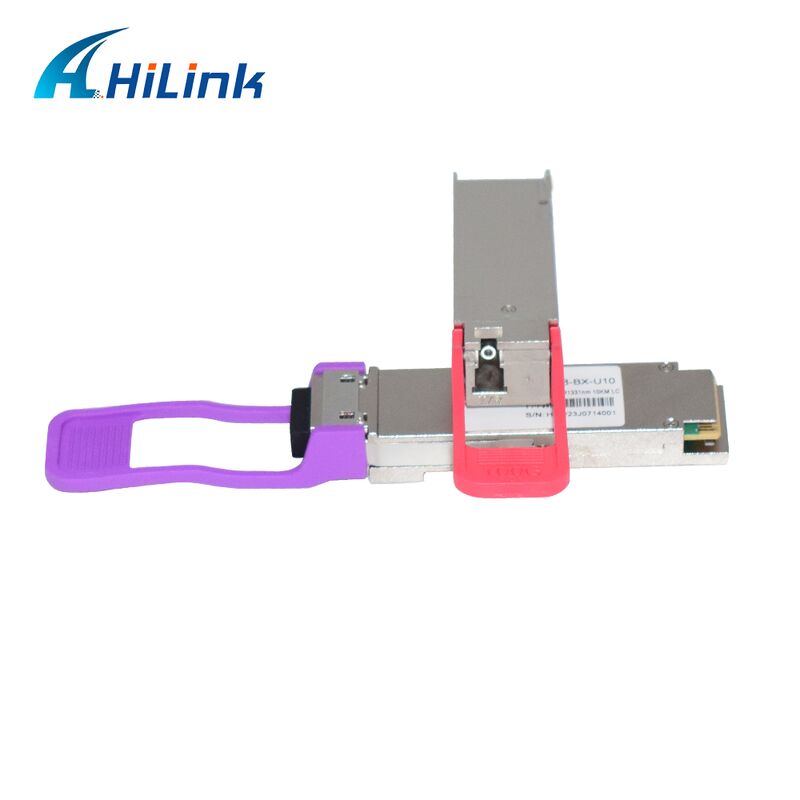

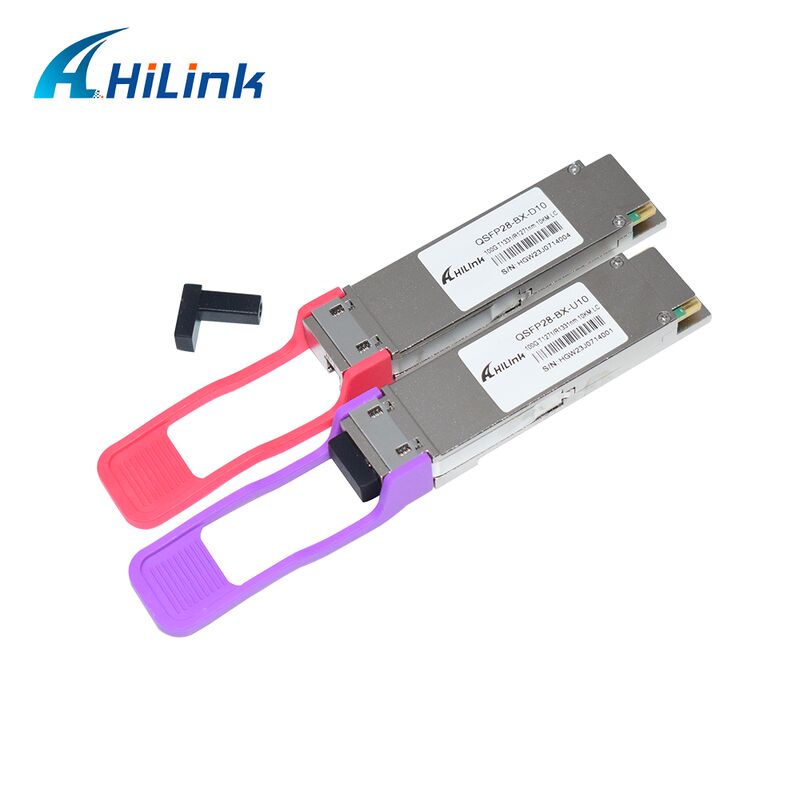

हिलिंक HL-QSFP28-100G-UD-10 10 किमी ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन ऑप्टिकल ट्रांसीवर मॉड्यूल है। यह QSFP28 फॉर्म फैक्टर मॉड्यूल 100Gb/s डेटा दरों का समर्थन करता है और इसमें सिंगल LC कनेक्टर के साथ सिंगल लैम्डा द्विदिश संचालन की सुविधा है।
मुख्य विशेषताएं
QSFP28 MSA अनुपालन डिजाइन
53.125Gbaud तक डेटा दर का समर्थन करता है
100G लैम्डा MSA 100G-LR1-10 विनिर्देश अनुपालन
KP4 FEC के साथ सिंगल मोड फाइबर (SMF) पर 10 किमी तक का ट्रांसमिशन
ऑपरेटिंग केस तापमान: 0°C से 70°C
4x25G इलेक्ट्रिकल इंटरफ़ेस (OIF CEI-28G-VSR)
अधिकतम बिजली की खपत 4.5W
द्विदिश अनुप्रयोगों के लिए सिंगल LC कनेक्टर
पर्यावरणीय सुरक्षा के लिए RoHS अनुपालन
अनुप्रयोग
डेटा सेंटर इंटरकनेक्ट समाधान
100G ईथरनेट नेटवर्क
एंटरप्राइज नेटवर्किंग इंफ्रास्ट्रक्चर
तकनीकी विवरण
यह ट्रांसीवर मॉड्यूल 50Gbaud डेटा दर क्षमता के साथ 1271/1331nm केंद्र तरंग दैर्ध्य पर संचालित एक चैनल ऑप्टिकल सिग्नल को शामिल करता है। ट्रांसमीटर पथ में एक EML ड्राइवर और कूल्ड EML संयोजन की सुविधा है, जबकि रिसीवर पथ इष्टतम सिग्नल रिसेप्शन के लिए एक पिन फोटोडायोड डिटेक्टर का उपयोग करता है।
एक DSP-आधारित गियरबॉक्स कुशलतापूर्वक 4x25Gbps NRZ सिग्नल को 1x50Gbaud PAM4 सिग्नल में परिवर्तित करता है, जिसमें DSP के भीतर एकीकृत 4-चैनल रिटाइमर और FEC ब्लॉक शामिल हैं। इलेक्ट्रिकल इंटरफ़ेस IEEE 802.3 और QSFP28 MSA विनिर्देशों का अनुपालन करता है, जबकि ऑप्टिकल इंटरफ़ेस 100G लैम्डा MSA आवश्यकताओं के प्रति IEEE 802.3 और 100G-LR1-10 मानकों को पूरा करता है।
मांग वाले बाहरी ऑपरेटिंग परिस्थितियों का सामना करने के लिए इंजीनियर, यह मॉड्यूल तापमान भिन्नता, आर्द्रता स्तर और EMI हस्तक्षेप वातावरण में असाधारण प्रदर्शन प्रदर्शित करता है।
