उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
HILINK
प्रमाणन:
CE FCC Rohs
मॉडल संख्या:
एचएल- 400जी - ओएसएफपी-एलआर
वीडियो
वीडियो
वीडियो
वीडियो

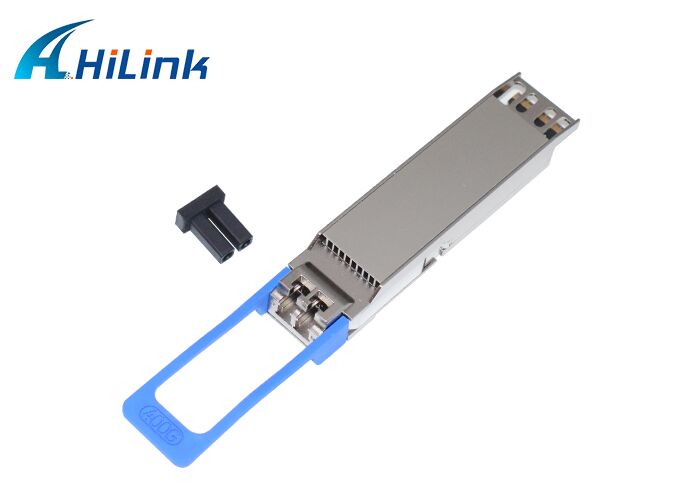

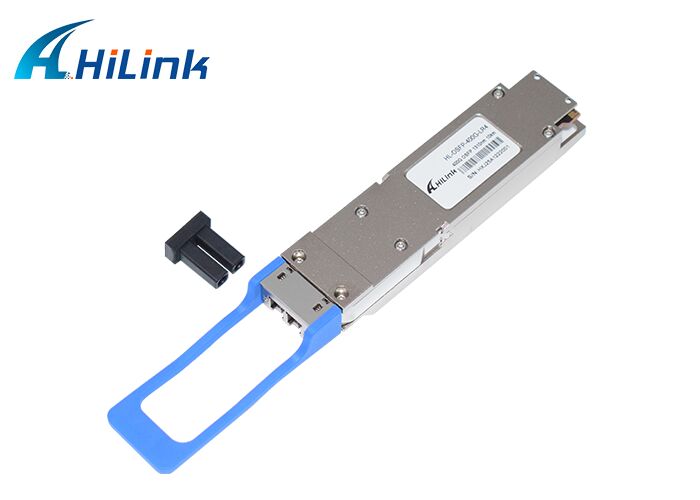

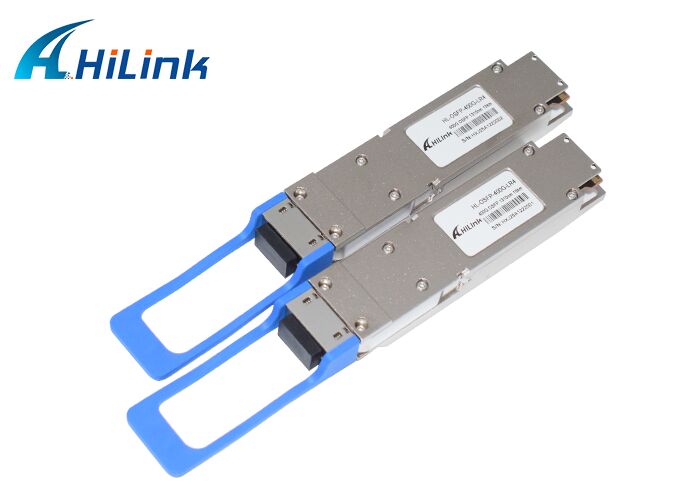

400G बेस SMF LR4 OSFP मॉड्यूल 5G डेटा सेंटर के लिए 10km पर डुप्लेक्स LC ट्रांसमिशन
OSFP ट्रांसीवर मॉड्यूल को 10km सिंगल मोड फाइबर पर 400 गीगाबिट ईथरनेट लिंक में उपयोग के लिए डिज़ाइन किया गया है। मॉड्यूल में 8 स्वतंत्र विद्युत इनपुट/आउटपुट चैनल हैं जो प्रति चैनल 53.125Gbps तक संचालित होते हैं। मॉड्यूल में एकीकृत गियरबॉक्स 53.125Gbps (PAM4) विद्युत इनपुट डेटा के 8 चैनलों को 4 समानांतर ऑप्टिकल सिग्नल के 4 चैनलों में परिवर्तित करता है, प्रत्येक 106.25Gbps (PAM4) ऑपरेशन के लिए 400Gb/s की कुल डेटा दर के लिए सक्षम है।
चार ट्रांसमीटर/रिसीवर इकाइयां 1300nm के पास ITU G.694.2 CWDM ग्रिड पर संचालित होती हैं। मॉड्यूल के ट्रांसमीटर पथ में एक द्वि-दिशात्मक PAM4 री-टाइमर ASIC शामिल है जो 4-चैनल मॉड्यूलेटर ड्राइवर, 4 बाहरी मॉड्यूलेटेड लेजर और एक ऑप्टिकल मल्टीप्लेक्सर के साथ एकीकृत है। रिसीवर पथ पर, एक ऑप्टिकल डी-मल्टीप्लेक्सर 4 फोटोडायोड से जुड़ा होता है, साथ ही PAM4 री-टाइमर जिसमें 4-चैनल TIA ऐरे अंतर्निहित है। मॉड्यूल का विद्युत इंटरफ़ेस IEEE 802.3bs द्वारा परिभाषित 400GAUI-8 इंटरफ़ेस के अनुरूप है, और OSFP MSA के अनुरूप है।
| QSFP | नाममात्र तरंग दैर्ध्य (nm) | केबल प्रकार | कोर आकार (माइक्रोन) | मोडल बैंडविड्थ (MHz*km)*3 | केबल दूरी*1 | बिजली की खपत (W) | पुल टैब रंग |
|---|---|---|---|---|---|---|---|
| QSFP-100G-SR4-S | 850 | MMF | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | 70m 100m | 3.5 | बेज |
| QSFP-100G-LR4-S | 1295, 1300, 1304, 1309 | SMF | G.652 | - | 10km | 3.5 | नीला |
| QSFP-100G-CWDM4-S | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2km | 3.5 | हरा |
| QSFP-100G-PSM4-S | 1310 | SMF | G.652 | - | 500m | 3.5 | नारंगी |
| QSFP-100G-SM-SR | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2km | 3.5 | हरा |
