उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
HILINK
प्रमाणन:
CE FCC Rohs
मॉडल संख्या:

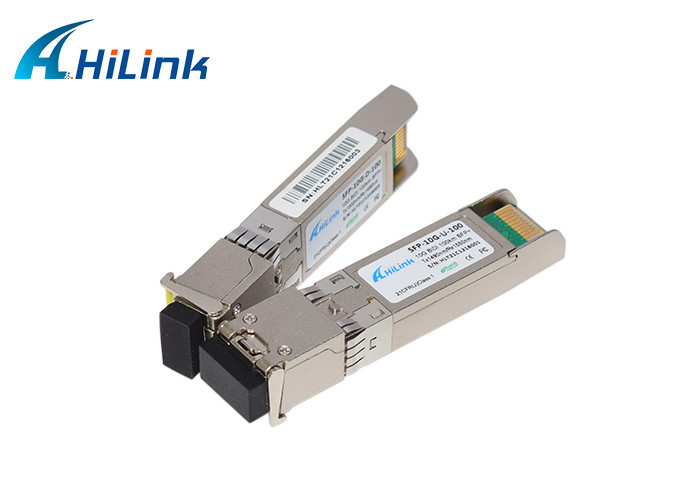

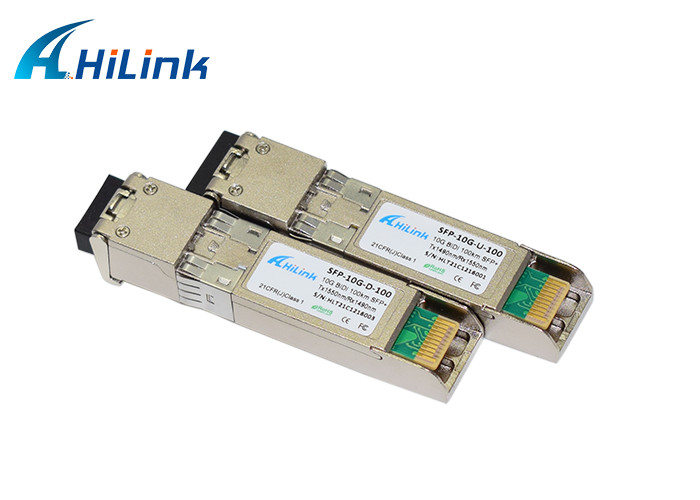

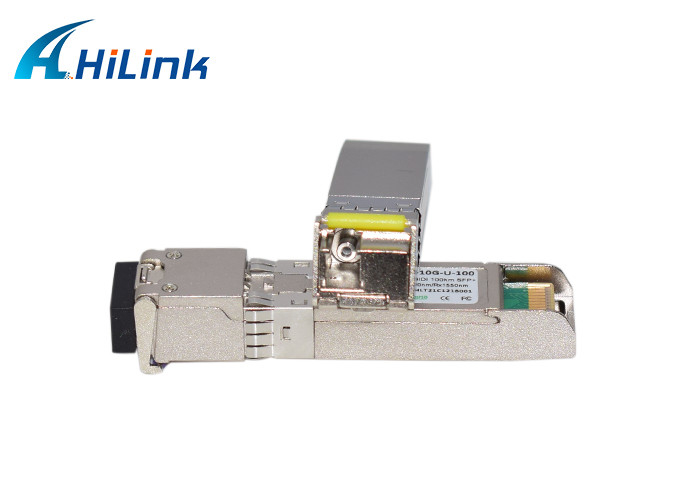

एचएल-एसएफपी+-बीएक्स-यू-100किमी
100KM 10Gb बीड़ी SFP
टीएक्स: 1490एनएम/आरएक्स: 1550एनएम बीड़ी एसएफपी+ 10जीबीई के लिए ट्रांसीवर
टीएक्स: 1550एनएम/आरएक्स: 1490एनएम बीड़ी एसएफपी+ 10जीबीई के लिए ट्रांसीवर
विशेषताएं
9.95 से 11.3Gb/s बिट दर का समर्थन करता है
सिम्प्लेक्स एलसी कनेक्टर
हॉट प्लग करने योग्य SFP+ फ़ुटप्रिंट
कूल्ड सी-बैंड डीडब्ल्यूडीएम ईएमएल ट्रांसमीटर, एपीडी रिसीवर
अंतराल तरंग दैर्ध्य 0.8nm
100 किमी एसएमएफ कनेक्शन के लिए लागू
कम बिजली की खपत, <1.5W
डिजिटल डायग्नोस्टिक मॉनिटर इंटरफ़ेस
आईईईई 802.3ae 10GBASE-ZR . के अनुरूप ऑप्टिकल इंटरफ़ेस
SFF-8431 के अनुरूप विद्युत इंटरफ़ेस
ऑपरेटिंग केस तापमान:
वाणिज्यिक: 0 से 70 डिग्री सेल्सियस
अनुप्रयोग
10.3125 जीबीपीएस ईथरनेट
अन्य ऑप्टिकल लिंक
उत्पाद वर्णन
HILINK'sHLxx1XL-CD100 श्रृंखला एकल मोड ट्रांसीवर ऑप्टिकल डेटा संचार जैसे 10G ईथरनेट के लिए छोटा रूप कारक प्लग करने योग्य मॉड्यूल है।यह गर्म प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।OLSBxx1XL-CD100 मॉड्यूल सिंगल मोड फाइबर के लिए डिज़ाइन किया गया है और DWDM सी-बैंड के नाममात्र तरंग दैर्ध्य पर संचालित होता है;ट्रांसमीटर अनुभाग एक DWDM EML लेज़र का उपयोग करता है, जो अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825 के अनुसार कक्षा 1 लेज़र के अनुरूप है।रिसीवर सेक्शन में TIA के साथ एकीकृत APD फोटोडायोड होता है।ट्रांसीवर डिजाइन ग्राहकों को दूरसंचार के लिए सबसे अच्छा समाधान प्रदान करने के लिए उच्च प्रदर्शन और लागत प्रभावी के लिए अनुकूलित हैं।
साथ ही 1.25Gbps . के लिए
| हैली बीड़ी एसएफपी (155एम/1.25जी एलसी इंटरफेस) डीडीएमआई के साथ या उसके बिना | |||||||
| बीड़ी एसएफपी 155 एमबी एलसी / एससी उपलब्ध | बीएसएफपी-एल155एम-एसयू | 155एम | 1310/1550 | 3 किमी | बीड़ी एसएफपी | 0~70 | एफपी+पिन |
| बीएसएफपी-एल155एम-एसडी | 155एम | 1550/1310 | 3 किमी | बीड़ी एसएफपी | 0~70 | एफपी+पिन | |
| बीएसएफपी-एल155एम-एलयू | 155एम | 1310/1490 | 20 किमी | बीड़ी एसएफपी | 0~70 | एफपी+पिन | |
| बीएसएफपी-एल155एम-एलडी | 155एम | 1490/1310 | 20 किमी | बीड़ी एसएफपी | 0~70 | डीएफबी+पिन | |
| बीएसएफपी-एल155एम-ई1यू | 155एम | 1310/1550 | 40 किमी | बीड़ी एसएफपी | 0~70 | एफपी+पिन | |
| बीएसएफपी-एल155एम-ई1डी | 155एम | 1550/1310 | 40 किमी | बीड़ी एसएफपी | 0~70 | एफपी+पिन | |
| बीएसएफपी-एल155एम-ई2यू | 155एम | 1310/1490 | 40 किमी | बीड़ी एसएफपी | 0~70 | एफपी+पिन | |
| बीएसएफपी-एल155एम-ई2डी | 155एम | 1490/1310 | 40 किमी | बीड़ी एसएफपी | 0~70 | डीएफबी+पिन | |
| बीएसएफपी-यू80 | 155एम | 1310/1550 | 80 किमी | बीड़ी एसएफपी | डीएफबी+पिन | ||
| बीएसएफपी-डी80 | 155एम | 1550/1310 | 80 किमी | बीड़ी एसएफपी | डीएफबी+पिन | ||
| BIDI SFP 1.25GB LC/SC उपलब्ध | बीएसएफपी-एल1.25जी-एसयू | 1.25जी | 1310/1550 | 2 मी | बीड़ी एसएफपी | 0~70 | एफपी+पिन |
| बीएसएफपी-एल1.25जी-एसडी | 1.25जी | 1550/1310 | 2 मी | बीड़ी एसएफपी | 0~70 | एफपी+पिन | |
| बीएसएफपी-एल1.25जी-एलयू | 1.25जी | 1310/1550 | 20 किमी | बीड़ी एसएफपी | 0~70 | एफपी+पिन | |
| बीएसएफपी-एल1.25जी-एलडी | 1.25जी | 1550/1310 | 20 किमी | बीड़ी एसएफपी | 0~70 | डीएफबी+पिन | |
| बीएसएफपी-एल1.25जी-ईयू | 1.25जी | 1310/1550 | 40 किमी | बीड़ी एसएफपी | 0~70 | डीएफबी+पिन | |
| बीएसएफपी-एल1.25जी-ईडी | 1.25जी | 1550/1310 | 40 किमी | बीड़ी एसएफपी | 0~70 | डीएफबी+पिन | |
| बीएसएफपी-यू80 | 1.25जी | 1310/1550 | 80 किमी | डीएफबी+पिन | |||
| बीएसएफपी-डी80 | 1.25जी | 15501310 | 80 किमी | डीएफबी+पिन |
|||
हेपिटिकल अभिलक्षण (टीओपी (सी) = 0 से 70 ℃, टीओपी (आई) =-40 प्रति 80 ℃,वीसीसी = 3.13 से 3.47 वी)
| पैरामीटर | प्रतीक | न्यूनतम। | प्रकार | मैक्स। | इकाई | ध्यान दें | |
| ट्रांसमीटर | |||||||
| ऑपरेटिंग तरंगदैर्ध्य | मैं | सी-बैंड केंद्र तरंग दैर्ध्य | एनएम | ||||
| Ave. आउटपुट पावर (सक्षम) | प्रशस्त | 2 | 6 | डी बी एम | 1 | ||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||||
| विलुप्त होने का अनुपात | एर | 9 | डीबी | ||||
| आरएमएस वर्णक्रमीय चौड़ाई | मैं | 1 | एनएम | ||||
| उदय / पतन का समय (20% ~ 80%) | ट्र/टीएफ | 50 | पी.एस. | ||||
| फैलाव दंड | तेदेपा | 3.2 | डीबी | ||||
| सापेक्ष तीव्रता शोर | रिन | -128 | डीबी/हर्ट्ज | ||||
| आउटपुट ऑप्टिकल आई | आईईईई 0802.3ae के साथ अनुपालन | ||||||
| रिसीवर | |||||||
| ऑपरेटिंग तरंगदैर्ध्य | मैं | सी-बैंड केंद्र तरंग दैर्ध्य | एनएम | ||||
| रिसीवर संवेदनशीलता | PSEN1 | -24.5 | डी बी एम | 2 | |||
| 100Km फाइबर से अधिक संवेदनशीलता | PSEN2 | -22 | डी बी एम | 2 | |||
| अधिभार | प्रशस्त | -7 | डी बी एम | ||||
| लॉस एसर्ट | देहात | -35 | डी बी एम | ||||
| लॉस डी-जोर | पी.डी. | -26.5 | डी बी एम | ||||
| एलओएस हिस्टैरिसीस | पीडी-पा | 0.5 | डीबी | ||||
टिप्पणियाँ:
1. औसत बिजली आंकड़े केवल सूचनात्मक हैं, प्रति IEEE 802.3ae।
2. सबसे खराब ईआर = 9 के साथ मापा गया;बीईआर<10-12;231 - 1 पीआरबीएस।
हेआदेश सूचना
| भाग संख्या | विवरण |
| HLxx1XL-CD80 | एसएफपी + बीआईडीआई, 9.95-10.7 जीबी / एस, सी-बैंड, 80 किमी, 0 ~ 70 ℃, डीडीएम के साथ |
| HLxx1XL-CDH1 | एसएफपी + बीआईडीआई, 9.95 से 10.7 जीबी / एस, सी-बैंड, 100 किमी, 0 ~ 70 ℃, डीडीएम के साथ |
