उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
Hilink
प्रमाणन:
CE FCC Rohs
मॉडल संख्या:
एचएल-सीडब्ल्यूडीएम-एमयूएक्स

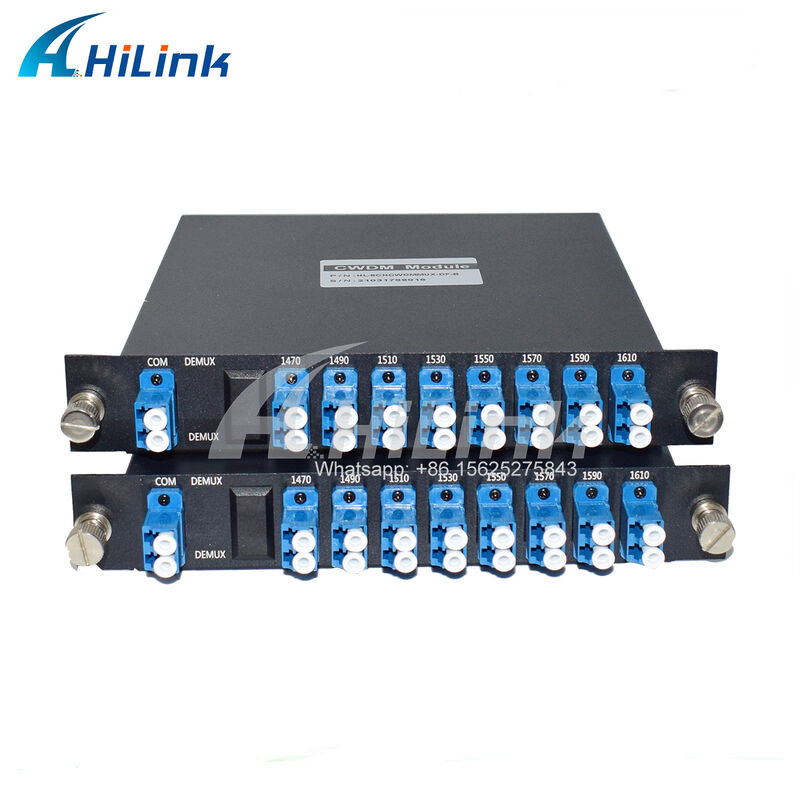

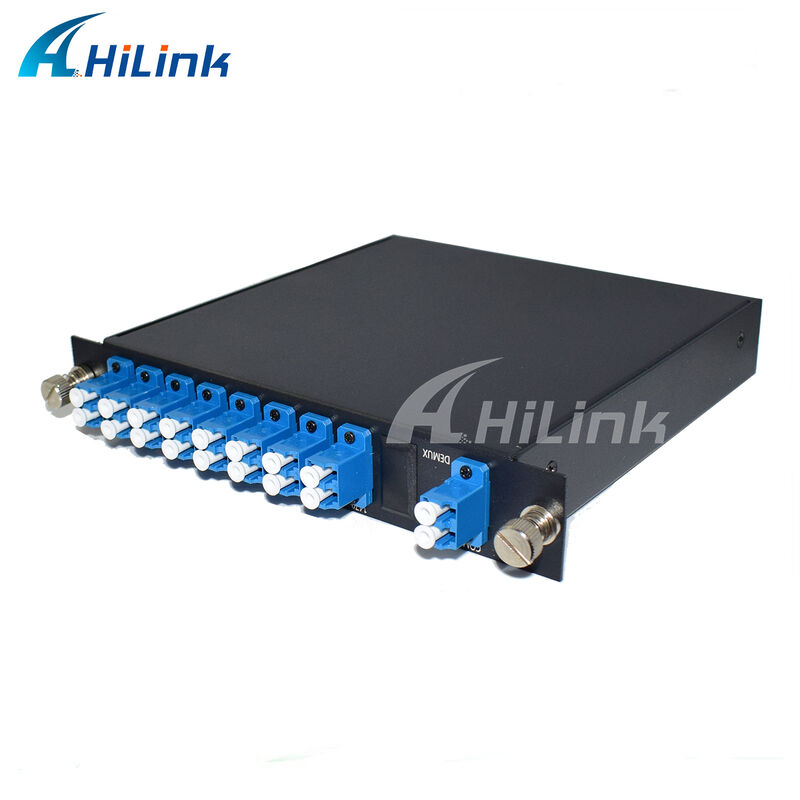

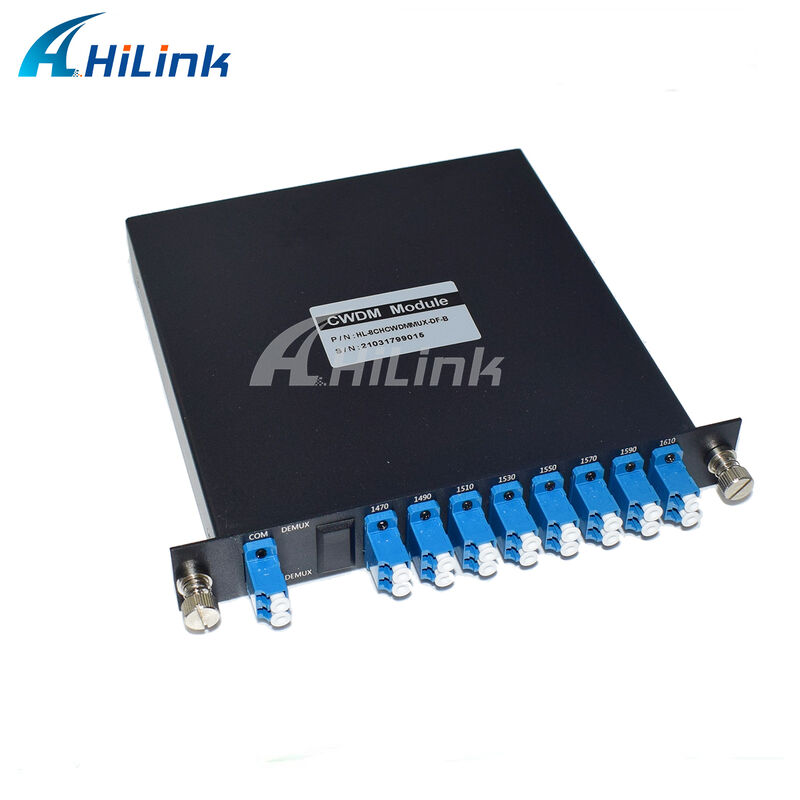

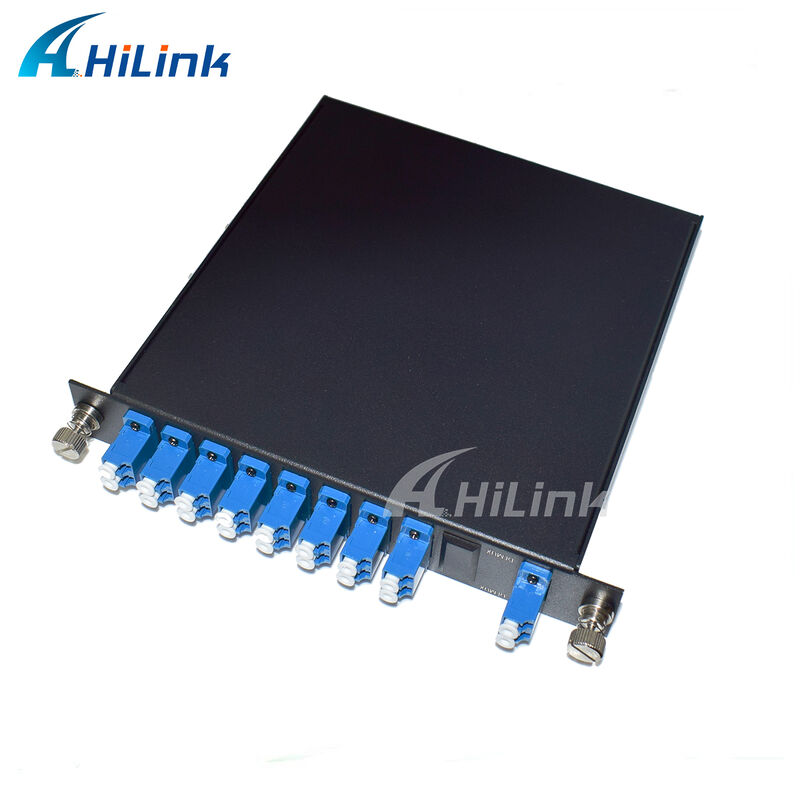

8 सीडब्ल्यूडीएम चैनल 1470-1610 एनएम मक्स डेमक्स मॉनिटर और विस्तार पोर्ट डुअल फाइबर एलसी/यूपीसी के साथ
| पैरामीटर | मुक्स | डेमक्स |
|---|---|---|
| ऑपरेटिंग तरंग दैर्ध्य सीमा | 1260-1620 एनएम | |
| CWDM चैनल रेंज | 1460-1620 एनएम | |
| सीडब्ल्यूडीएम चैनल केंद्रीय तरंग दैर्ध्य (λc) | 1471, 1491, 1511, 1531, 1551, 1571, 1591 और 1611 nm | |
| 1310 बैंड तरंग दैर्ध्य सीमा | 1260-1360 एनएम | |
| सीडब्ल्यूडीएम चैनल स्पेसिंग | 20 एनएम | |
| सीडब्ल्यूडीएम चैनल पास बैंड | ≥ λc ± 6.5 एनएम | |
| सीडब्ल्यूडीएम चैनल सम्मिलन हानि | ≤ 3.2 डीबी | |
| 1310 बैंड सम्मिलन हानि | ≤ 0.8 डीबी | |
| सीडब्ल्यूडीएम पास बैंड रिपल | ≤ 0.3 डीबी | |
| सीडब्ल्यूडीएम आसन्न चैनल अलगाव | ≥ 15 डीबी | ≥ 35 डीबी |
| सीडब्ल्यूडीएम गैर-समीप चैनल अलगाव | ≥ 15 डीबी | ≥ 45 डीबी |
| 1310 बैंड आइसोलेशन | ≥ 45 डीबी | |
| निर्देश | ≥ 50 डीबी | |
| रिटर्न हानि | ≥ 45 डीबी | |
| पीडीएल | ≤ 0.15 | |
| अधिकतम शक्ति | 300 एमडब्ल्यू | |
| ऑपरेटिंग तापमान | -5°C ~ +65°C | |
| भंडारण तापमान | -40°C ~ +85°C | |
| पैकेज आयाम | 100 मिमी x 90 मिमी x 7 मिमी | |
| एचएल विन्यास | चैनलों की संख्या | पहला चैनल | फाइबर का प्रकार | फाइबर की लंबाई | इन/आउट कनेक्टर |
|---|---|---|---|---|---|
| HL-Hilink M=Mux D=Demux O=OADM | 04=4 चैनल 08=8 चैनल 16=16 चैनल 18=18 चैनल N=N चैनल...... | 27=1270nm 47=1470nm 49=1490nm...... 61=1610nm SS=विशेष | 1=नंगे फाइबर 2=900um ढीली ट्यूब 3=2mm केबल 4=3mm केबल | 1=1m 2=2m S=निर्दिष्ट करें | 0=कोई FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LP=LC/UPC...... |
