उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
HILINK
प्रमाणन:
CE FCC Rohs
मॉडल संख्या:
HL-10G-SFP-BXD-60KM
वीडियो
वीडियो
वीडियो
वीडियो
सामान्य
दHL-SFP10G-UD-60श्रृंखला एकल मोड ट्रांसीवर छोटे फॉर्म फैक्टर प्लग करने योग्य मॉड्यूल है डुप्लेक्स ऑप्टिकल डेटा संचार के लिए जैसे कि IEEE 802.3ae द्वारा परिभाषित 10GBASE-LR/LW। यह है गर्म प्लग क्षमता की अनुमति देने के लिए SFP+ 20-पिन कनेक्टर के साथ।
दHL-SFP10G-UD-60मॉड्यूल एकल मोड फाइबर के लिए डिज़ाइन किया गया है और एक नाममात्र पर काम करता है 1270 एनएम की तरंग दैर्ध्य;CBP-32192-L6सीमॉड्यूल एकल मोड फाइबर के लिए डिज़ाइन किया गया है और 1330nm की एक नाममात्र तरंग दैर्ध्य पर काम करता है। ट्रांसमीटर अनुभाग एक बहु क्वांटम अच्छी तरह से का उपयोग करता है डीएफबी, जो अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825 के अनुसार कक्षा 1 लेजर अनुरूप है।
रिसीवर सेक्शन में एक इंटीग्रेटेड InGaAs डिटेक्टर प्रीएम्पलीफायर (IDP) का उपयोग किया जाता है जो एक ऑप्टिकल हेडर और एक सीमावर्ती पोस्ट-एम्पलीफायर आईसी।
विशेषताएं
सिम्पलेक्स एलसी कनेक्टर द्विदिशात्मक एसएफपी+ ऑप्टिकल ट्रांससीवर
SFF-8431, SFF-8432 और IEE802.3ae के अनुरूप
9/125um SMF पर 60 किमी तक
दो प्रकार के:
A:1270nm DFB लेजर ट्रांसमीटर,1330nm रिसीवर
बी:1330nm डीएफबी लेजर ट्रांसमीटर,1270nm रिसीवर
डिजिटल डायग्नोस्टिक SFF-8472 के अनुरूप
ऑपरेटिंग केस का तापमान 0oC ~ +70oC
RoHS6 अनुरूप (लीड मुक्त)
आवेदन
10GBASE-LR 10.3125Gbps पर
10GBASE-LW 9.953Gbps पर
अन्य ऑप्टिकल लिंक
BIDI ((WDM) SFP ट्रांससीवर
| 10G SFP BiDi | SFP+ BiDi 1270 20 किमी | SFP+ BiDi 20km Tx1270nm/Rx1330nm एलसी |
| SFP+ BiDi 1330 20 किमी | SFP+ BiDi 20km Tx1330nm/Rx1270nm एलसी | |
| SFP+ BiDi 1270 40 किमी | SFP+ BiDi 40km Tx1270nm/Rx1330nm एलसी | |
| SFP+ BiDi 1330 40 किमी | SFP+ BiDi 20km Tx1330nm/Rx1270nm एलसी | |
| SFP+ BiDi 1270 60 किमी | SFP+ BiDi 60km Tx1270nm/Rx1330nm एलसी | |
| SFP+ BiDi 1330 60 किमी | SFP+ BiDi 60km Tx1330nm/Rx1270nm एलसी | |
| SFP+ BiDi 1490 80 किमी | SFP+ BiDi 80km Tx1490nm/Rx1550nm एलसी | |
| SFP+ BiDi 1550 80 किमी | SFP+ BiDi 80km Tx1550nm/Rx1490nm एलसी |

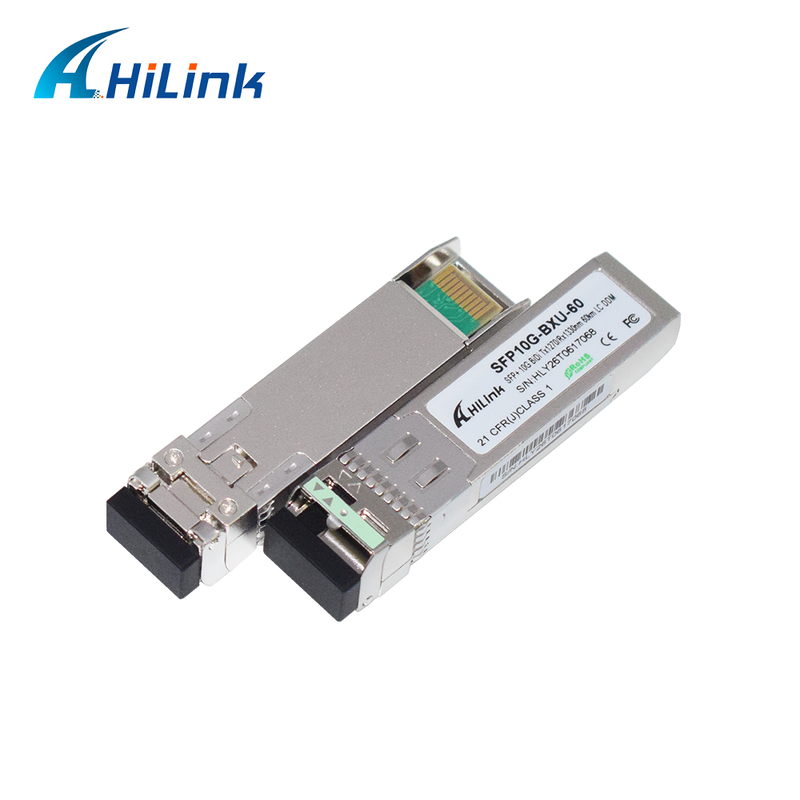

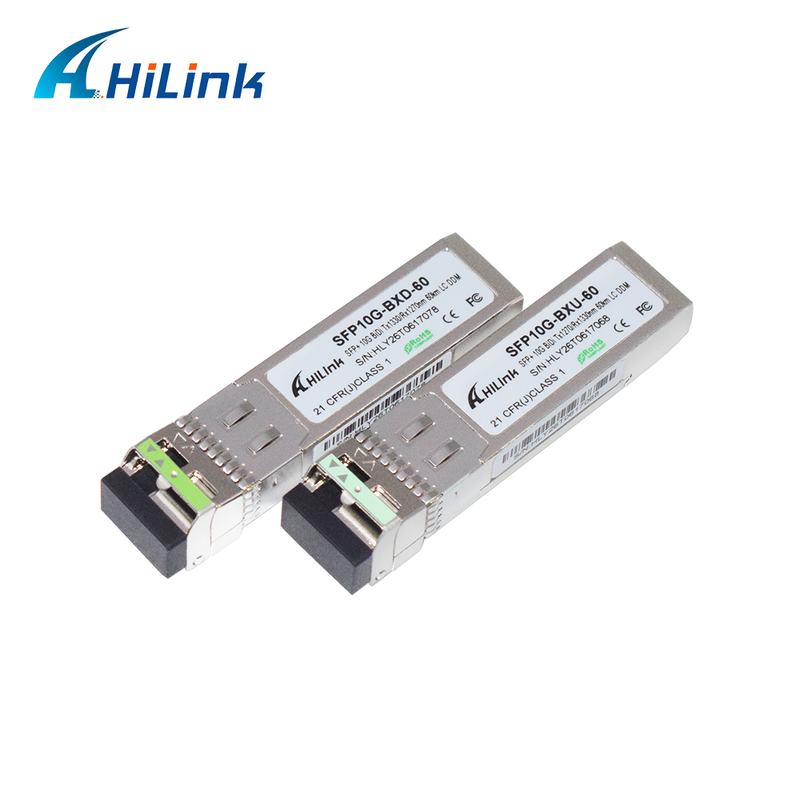

उत्पाद चित्र
ओवैशिष्ट्य(टीओपी ((सी)= 0 से 70°C, टीओपी (आई)=-40तक80°C, Vसीसी= 3.13 से 3.47 वोल्ट)
|
पैरामीटर |
प्रतीक |
मिनट. |
विशिष्ट |
अधिकतम |
इकाई |
रेफ. |
|
ट्रांसमीटर |
||||||
|
ऑप्टिकल तरंग दैर्ध्य |
λसी |
1260 |
1270 |
1280 |
एनएम |
|
|
साइड मोड दमन अनुपात |
SMSR |
30 |
|
|
डीबी |
|
|
स्पेक्ट्रल चौड़ाई ((-20dB) |
Δλ |
|
|
1 |
एनएम |
|
|
औसत आउटपुट शक्ति |
पीओप |
+ 1 |
|
+5 |
डीबीm |
1,2 |
|
विलुप्त होने का अनुपात |
इमरजेंसी |
3.5 |
|
|
डीबी |
|
|
आँखों का मुखौटा |
|
IEEE 802 के अनुरूप।3 |
||||
|
रिसीवर |
||||||
|
औसत रिसीवर शक्ति |
आरएसईएनएस |
|
|
-21 |
डीबीएम |
2,3 |
|
रिसीवर अधिभार |
पीअधिकतम |
|
|
+0.5 |
डीबीएम |
|
|
केंद्र तरंग दैर्ध्य |
λC |
1320 |
|
1340 |
एनएम |
|
|
लॉस डी-एसेर्ट |
एलओएसD |
|
|
-22 |
डीबीएम |
|
|
एलओएस दावा |
एलओएसए |
-35 |
|
|
डीबीएम |
|
|
एलओएस हाइस्टेरिसिस |
|
0.5 |
|
|
डीबी |
|
|
पैरामीटर |
प्रतीक |
मिनट. |
विशिष्ट |
अधिकतम |
इकाई |
रेफ. |
|
ट्रांसमीटर |
||||||
|
ऑप्टिकल तरंग दैर्ध्य |
λसी |
1320 |
1330 |
1340 |
एनएम |
|
|
साइड मोड दमन अनुपात |
SMSR |
30 |
|
|
डीबी |
|
|
स्पेक्ट्रल चौड़ाई ((-20dB) |
Δλ |
|
|
1 |
एनएम |
|
|
औसत आउटपुट शक्ति |
पीओप |
+ 1 |
|
+5 |
डीबीm |
1,2 |
|
विलुप्त होने का अनुपात |
इमरजेंसी |
3.5 |
|
|
डीबी |
|
|
आँखों का मुखौटा |
|
IEEE 802 के अनुरूप।3 |
||||
|
रिसीवर |
||||||
|
औसत रिसीवर शक्ति |
आरएसईएनएस |
|
|
-21 |
डीबीएम |
2,3 |
|
रिसीवर अधिभार |
पीअधिकतम |
|
|
+0.5 |
डीबीएम |
|
|
केंद्र तरंग दैर्ध्य |
λC |
1260 |
|
1270 |
एनएम |
|
|
लॉस डी-एसेर्ट |
एलओएसD |
|
|
-22 |
डीबीएम |
|
|
एलओएस दावा |
एलओएसए |
-35 |
|
|
डीबीएम |
|
|
एलओएस हाइस्टेरिसिस |
|
0.5 |
|
|
डीबी |
|
नोट्स:
1आउटपुट 9/125um SMF में जुड़ा हुआ है।
2. औसत रिसीवर पावर (मिन) सूचनात्मक है और सिग्नल की ताकत का मुख्य संकेतक नहीं है। इस मूल्य से कम प्राप्त शक्ति अनुरूप नहीं हो सकती है।
3पीआरबीएस2 से मापा गया31-1परीक्षण पैटर्न @10.3125Gbps, BER10-12
पैकेज आयाम
संगतता
सिस्को, हुआवेई, माइक्रोटिक, एच३सी, एचपी, एक्सट्रीम, फाउंड्री, ब्रोकेड, डी-लिंक, अल्काटेल, एंटरैसिस, नेटगियर, जुनिपर, रुइजी, ज़ाइक्सेल आदि।
