Name: Customizable 8 Channel Mini Small CWDM Mux Demux Module CCWDM Multiplexer with Ultra-Low Loss
Brand: Shenzhen HiLink Technology Co.,Ltd.
SKU: सीसीडब्ल्यूडीएम-एक्सएक्स
Price: 160.00 USD
Availability: InStock

घर > उत्पादों > CWDM Mux है demux मॉड्यूल >

Customizable 8 Channel Mini Small CWDM Mux Demux Module CCWDM Multiplexer with Ultra-Low Loss

8 Channel CWDM Mux Demux Module

Mini Small CCWDM Multiplexer

Customizable CWDM Module

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

ब्रांड नाम:

HILINK

प्रमाणन:

CE FCC Rohs

मॉडल संख्या:

सीसीडब्ल्यूडीएम-एक्सएक्स

हमसे संपर्क करें

उद्धरण मांगें

उत्पाद का विवरण

वेवलेंथ:

1260nm-1610nm

प्रोडक्ट का नाम:

सीसीडब्ल्यूडीएम मॉड्यूल

चैनल रिक्ति:

20nm

वापसी हानि:

> 45 डीबी

परिचालन तापमान:

-5°C~ +75°C

निविष्ट वस्तु का नुकसान:

<1.8 डीबी

चैनल संख्या:

8 चैनल

ग्राहकीकृत:

हाँ

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा

1 टुकड़ा

मूल्य

बातचीत योग्य

भुगतान शर्तें

टी/टी, वेस्टर्न यूनियन

आपूर्ति की क्षमता

100PCS/सप्ताह

संबंधित उत्पाद

मॉनिटर और एक्सपेंशन पोर्ट डुअल फाइबर एलसी/यूपीसी के साथ 8 सीडब्ल्यूडीएम चैनल 1470-1610 एनएम मक्स डिमक्स

सर्वोत्तम मूल्य प्राप्त करें

एलजीएक्स कैसेट सीडब्ल्यूडीएम एमयूएक्स डीएमयूएक्स 4 चैनल 1470/1490/1590/1610 एनएम डुअल फाइबर सीडब्ल्यूडीएम एमयूएक्स डीएमयूएक्स

सर्वोत्तम मूल्य प्राप्त करें

एक्सप्रेस पोर्ट के साथ 4CH पैसिव CWDM MUX DEMUX मॉड्यूल ABS बॉक्स 1270-1610nm

सर्वोत्तम मूल्य प्राप्त करें

डुअल फाइबर मल्टीप्लेक्सर सीडब्ल्यूडीएम मक्स डिमक्स मॉड्यूल 19" 1यू रैचमाउंट प्रकार

सर्वोत्तम मूल्य प्राप्त करें

हमसे संपर्क करें

अब संपर्क करें

उत्पाद का वर्णन

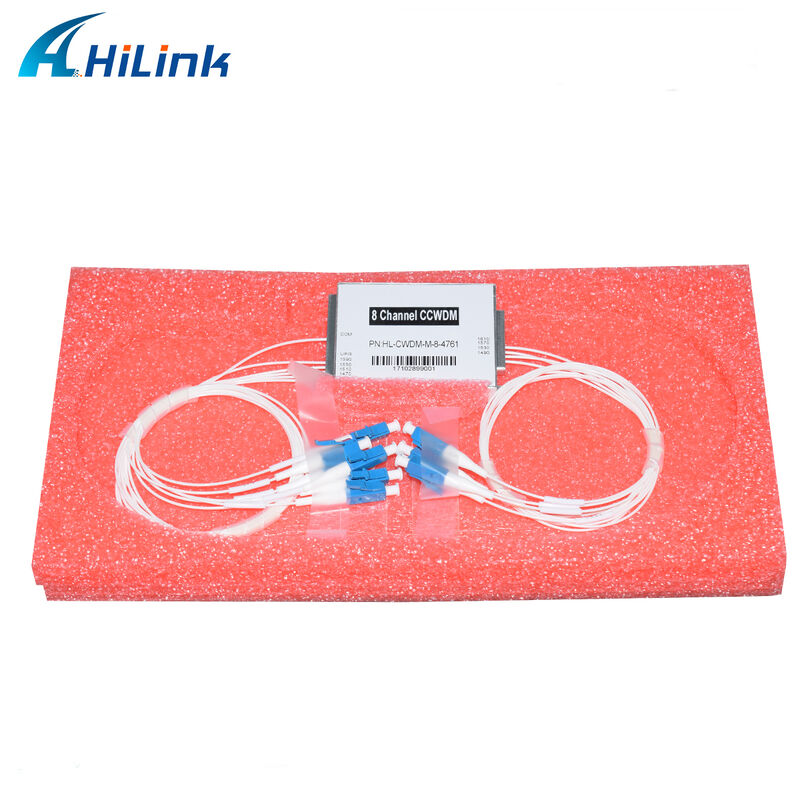

Customizable 8 Channel Mini Small CWDM Mux Demux Module

Hilink Low Loss Compact Coarse Wavelength Division Multiplexer (CCWDM) is based on Thin-Film-Filter and Micro-Optics technology. This product features a small form factor, ultra low loss, and high channel isolation. The lead-free packaging platform ensures high reliability and performance.

Key Features

Ultra-Low Insertion Loss
High Isolation
Low Polarization Dependent Loss (PDL)
Compact Design
Excellent Channel-to-Channel Uniformity
Mounting Options: 19" 1U Racks or ABS Box
Wide Operating Wavelength: 1260nm to 1620nm
Wide Operating Temperature: -40℃ to 85℃
High Reliability and Stability

Applications

CWDM Systems
PON Networks
CATV Links
WDM Networks

Compliance Standards

Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS Compliant

Technical Specifications

Description	Unit	Min	Typical	Max
Optional Channel Loss	dB		1.0	1.5
Pass Band Width	nm	13	15
Flatness	dB		0.3	0.5
Adjacent Channel Isolation	dB	30	35
Non-Adjacent Channel Isolation	dB	35	40
Directivity	dB	50
PDL	dB			0.2
PMD	ps			0.2
Maximum Power	mW	300
Pass Channel Insertion Loss	dB		1.0	1.5
Operating Temperature	°C	-10 to +70
Storage Temperature	°C	-40 to +85
Package Dimensions	mm	44(L) × 28(W) × 6(H)
Channel Wavelength	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (Custom selection available: any 4 channels between 1260-1625nm)

Note: Specifications are provided without connectors. Add 0.2dB loss per connector.

Ordering Information

Available in compact packaging or 19" 1U rack mounting options.

Configuration	Channels	1st Channel	Fiber Type	Fiber Length	Connector Type
M=Mux D=Demux O=OADM	02=2ch 08=8ch 16=16ch 18=18ch N=Nch	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS=Special	1=Bare Fiber 2=900μm 3=2mm Cable 4=3mm Cable	1=1m 2=2m S=Specify	0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
