उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HILINK |
| प्रमाणन: | CE FCC Rohs |
| मॉडल संख्या: | HL-SFP-1.25G-80KM |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | ब्लिस्टर पैकेजिंग 10 पीसी / ट्रे |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500/सप्ताह |
|
विस्तार जानकारी |
|||
| आधार - सामग्री दर: | 1.25 जी | दूरी: | 80 किमी |
|---|---|---|---|
| योजक: | दोहरी एलसी | वेवलेंघ: | 1550 एनएम |
| गारंटी: | 3 वर्ष | सीई एफसीसी: | सहायता |
| हाई लाइट: | LC SFP ट्रांसीवर मॉड्यूल DOM,1000BASE 80KM SFP ट्रांसीवर मॉड्यूल,1550nm 1.25G SFP ट्रांसीवर मॉड्यूल |
||
उत्पाद विवरण
1.25G 1000BASE 80KM 1550nm SMF 1.25G ऑप्टिकल मॉड्यूल LC SFP मॉड्यूल DOM
आम:
1.25G 80KM स्मॉल फॉर्म फैक्टर प्लगेबल (SFP) ट्रांससीवर्स स्मॉल फॉर्म फैक्टर प्लगेबल मल्टी-सोर्सिंग एग्रीमेंट (MSA) के अनुकूल हैं।वे एक साथ IEEE STD 802.3 और 1x फाइबर चैनल में निर्दिष्ट Gigabit ईथरनेट का अनुपालन करते हैं जैसा कि FC-PI-2 Rev. 10.0 में परिभाषित किया गया है। वे RoHS अनुरूप और सीसा रहित हैं।
विशेषताएँ:
1.25Gb/s तक डुअल डेटा लिंक
हॉट-प्लग करने योग्य एसएफपी पदचिह्न
1550 एनएम डीएफबी लेजर ट्रांसमीटर
डुप्लेक्स एलसी कनेक्टर
9/125µm SMF पर 80km तक
कम ईएमआई के लिए मेटल एनक्लोजर
एकल +3.3V बिजली की आपूर्ति
कम बिजली अपव्यय <700mW
वाणिज्यिक ऑपरेटिंग तापमान रेंज: 0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
अनुप्रयोग:
1.25 जीबी/एस 1000बेस-जेडएक्स ईथरनेट
1.06 जीबी/एस फाइबर चैनल
जीमैंजीअबमैंटी एटएचइआरनीटी एसडब्ल्यूमैंटीसीवहएसएएनडी आरकहांटीइआरएस
एफमैंहोनाआरसीहाएननीएल एसडब्ल्यूमैंदर्पण मैंएनएफआरएअनुसूचित जनजातिआरयूसीटीयूआरइ
1000बेस ट्रांसीवर सीरीज:
| जीएलसी-एसएक्स | 100BASE-SX SFP 850nm LC 550M |
| जीएलसी-एलएक्स/एलएच | 100BASE-LH SFP 1310nm LC 10KM |
| जीएलसी-पूर्व-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| जीएलसी-पूर्व-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| जीएलसी-जेडएक्स | 100BASE-ZX SFP 1550nm LC 80KM |
| जीएलसी-जेडएक्स-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| जीएलसी-जेडएक्स-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| जीएलसी-जेडएक्स-200 | 100BASE-ZX SFP 1510nm LC 200KM |

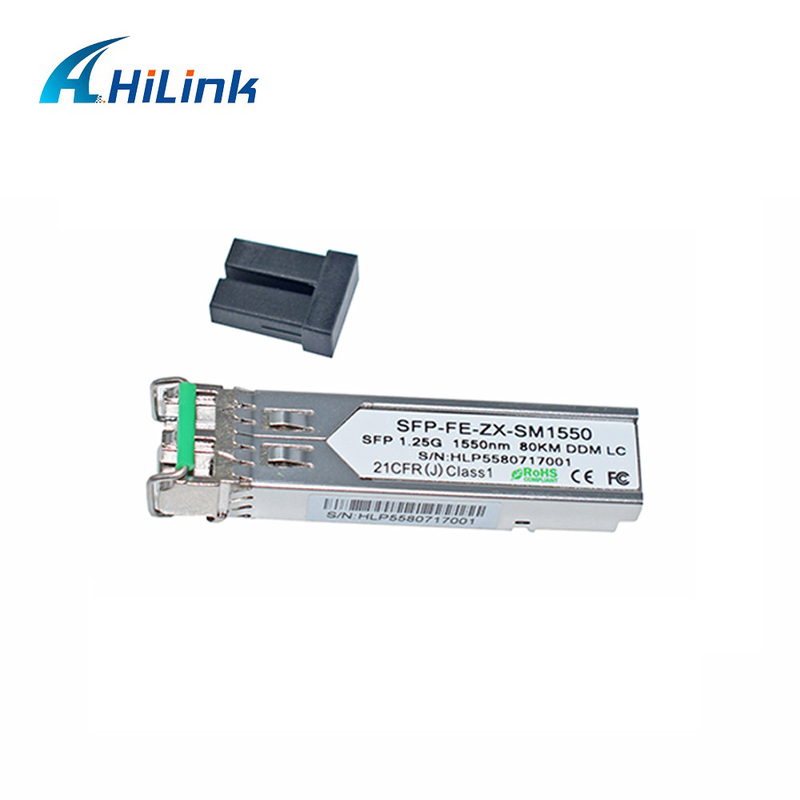

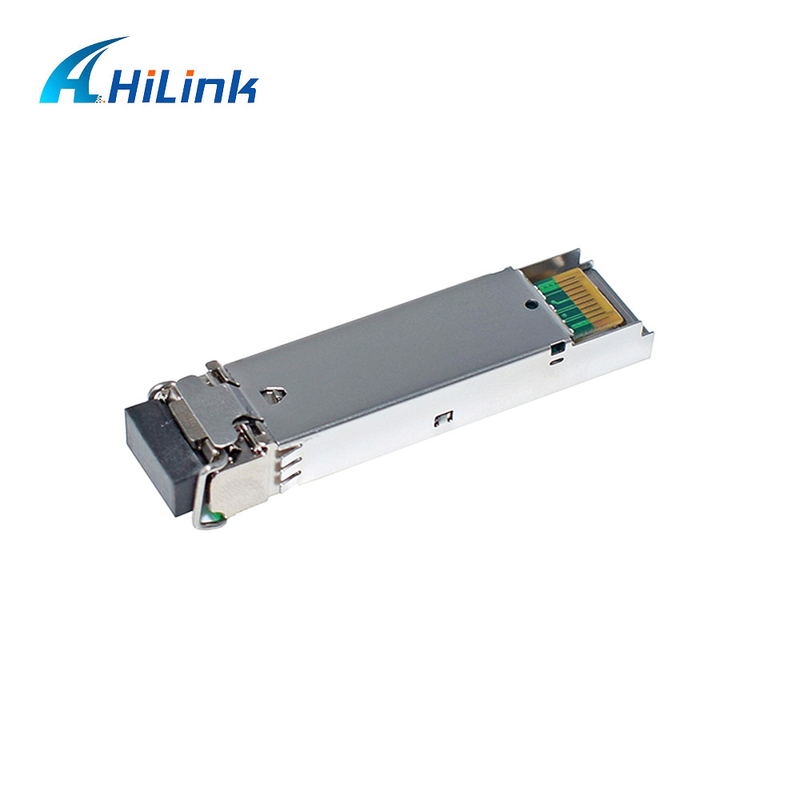

उत्पाद की तस्वीर:
ऑप्टिकल विशेषताएँ (TOP=25°C, Vcc=3.3 वोल्ट)ओएस
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | संदर्भ। |
| वोल्टेज आपूर्ति | वीसीसी | 3.00 | 3.60 | वी | ||
| बिजली आपूर्ति करें | आईसीसी | 180 | 300 | एमए | ||
| ट्रांसमीटर | ||||||
| इनपुट अंतर प्रतिबाधा | रिन | 100 | Ω | 2 | ||
| सिंगल एंडेड डेटा इनपुट स्विंग | विन, पीपी | 250 | 1200 | एमवी | ||
| संचारित अक्षम वोल्टेज | वीडी | वीसीसी - 1.3 | वीसीसी | वी | ||
| संचारित वोल्टेज सक्षम करें | वेंचर | वी | वी+ 0.8 | वी | ||
| संचारित अक्षम दावा समय | 10 | हम | ||||
| रिसीवर | ||||||
| सिंगल एंडेड डेटा आउटपुट स्विंग | वाउट, पीपी | 200 | 800 | एमवी | 3 | |
| डेटा आउटपुट वृद्धि समय | टी.आर. | 175 | पी.एस. | 4 | ||
| डेटा आउटपुट गिरावट का समय | tf | 175 | पी.एस. | 4 | ||
| लॉस फॉल्ट | वीएलओएस दोष | वीसीसी - 0.5 | VccHOST | वी | 5 | |
| एलओएस सामान्य | वीएलओएस मानदंड | वी | वी+0.5 | वी | 5 |
सैद्धांतिक विशेषताएँ (TOP=25°C, Vcc=3.3 वोल्ट)
टिप्पणियाँ:
1. गैर संघनक।
2. एसी युग्मित।
3. 100 ओम अंतर समाप्ति में।
4. 20 - 80%
5. एलओएस एलवीटीटीएल है।तर्क 0 सामान्य ऑपरेशन को इंगित करता है;तर्क 1 इंगित करता है कि कोई संकेत नहीं मिला।
6. डीजे मुक्त डेटा इनपुट सिग्नल के साथ मापा गया।वास्तविक अनुप्रयोग में, आउटपुट डीजे इनपुट डीजे और ΔDJ का योग होगा।
हिलिंक एसएफपी ट्रांससीवर्स की विस्तृत श्रृंखला के विशेषज्ञ हैं।
> एसएफपी, एसएफपी+, एक्सएफपी, सीडब्ल्यूडीएम, डीडब्ल्यूडीएम
> CWDM/DWDM Mux Demux
> पीएलसी फाड़नेवाला, मीडिया कनवर्टर आदि।
>फाइबर ऑप्टिक केबल (10g/40g aoc, dac और 40g/100g mpo केबल)
